Augmented Reality Apps von WSCAD – bei der WSCAD Software inklusive
Die modular aufgebaute WSCAD Software unterstützt das Engineering mit vielen Funktionen für eine normgerechte Dokumentation. Moderne 3D-Technik und Augmented Reality (kurz: AR) ermöglicht das interaktive Arbeiten im Schaltschrankbau, der Installationstechnik und der Gebäudeautomation.
Servicetechniker können mit der Cabinet AR App einzelne Schaltschrank-Komponenten scannen und erhalten umgehend Informationen zum Bauteil sowie dessen Position in den elektrischen Plänen. Mithilfe der Building AR App werden Räume erfasst und in Grundrisse für die Gebäudeplanung und Elektroinstallation gewandelt.
WSCAD Cabinet AR App – Ihr digitaler Assistent im Schaltschrankbau
Mit der Cabinet AR App bringen Sie Ihre Schaltpläne direkt an den Schaltschrank – digital, mobil und immer aktuell.
Die App wurde speziell für den Aufbau und die Verdrahtung von Schaltschränken sowie für die Inbetriebnahme und Instandhaltung von Maschinen und Anlagen entwickelt und ermöglicht ein effizientes, fehlerfreies und papierloses Arbeiten.
Ob bei der Verdrahtung, Kontrolle oder Instandhaltung – mit der Cabinet AR App haben Sie alle relevanten Informationen zu Ihrem Projekt jederzeit auf Ihrem Smartphone oder Tablet (iOS oder Android) griffbereit.
Über Augmented Reality (AR) oder die klassische 2D-Ansicht können Sie Bauteile virtuell visualisieren, Verdrahtungen prüfen, Dokumentationen abrufen und Änderungen direkt digital erfassen – ganz ohne Papierpläne oder manuelles Nachtragen.
Die App mal direkt ausprobieren? Hier finden Sie Schrankaufbauten von Siemens oder Schneider Electrics inkl. QR-Codes zum Testen.
Download Schaltschrank Siemens
Download Schaltschrank Schneider Electrics
Hier erfahren Sie noch mehr über den professionellen Schaltanlagenbau mit der WSCAD Software.
Die WSCAD Cabinet AR App ist kompatibel mit der WSCAD ELECTRIX. Sie kann kostenlos für Smartphone und Tablet aus dem Apple App Store* (iOS-Betriebssystem) und aus Google Play* (Android-Betriebssystem) geladen werden.
*Diese Marken gehören Dritten, die keinerlei Verbindung zu WSCAD GmbH haben.
Neu in der aktuellen Version
Die neue Version der Cabinet AR App bringt zahlreiche Verbesserungen, die Ihre Arbeit im Schaltschrankbau noch einfacher und übersichtlicher machen:

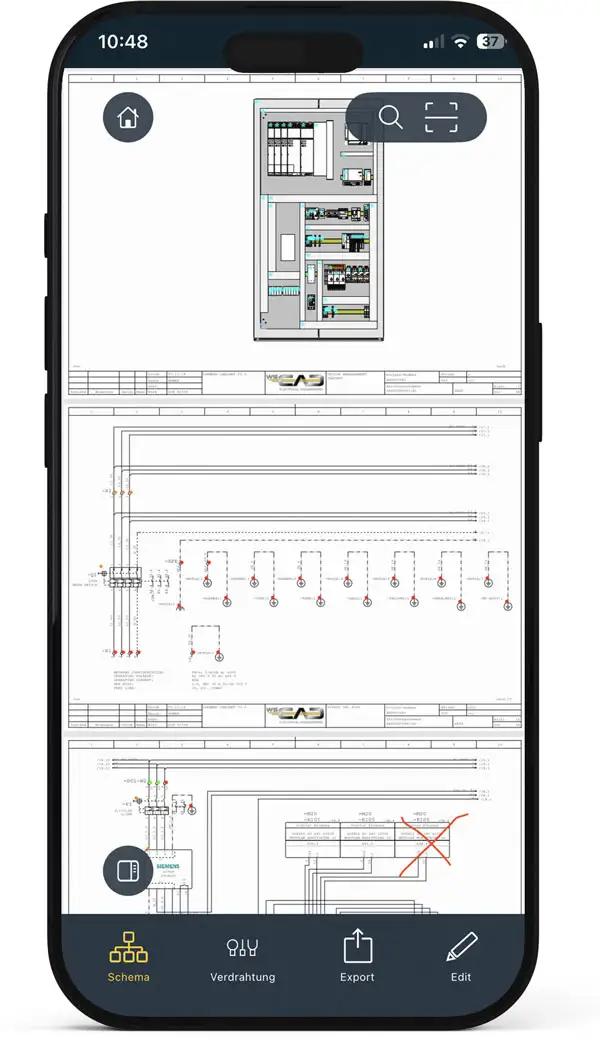

Modernisierte Benutzeroberfläche
Mehr Übersicht, mehr Platz für Inhalte: Die obere Menüleiste wurde durch schwebende „Start“- und „Suche“-Schaltflächen ersetzt. So bleibt der Fokus ganz auf dem Plan – ideal für die Arbeit auf Tablets oder Smartphones.

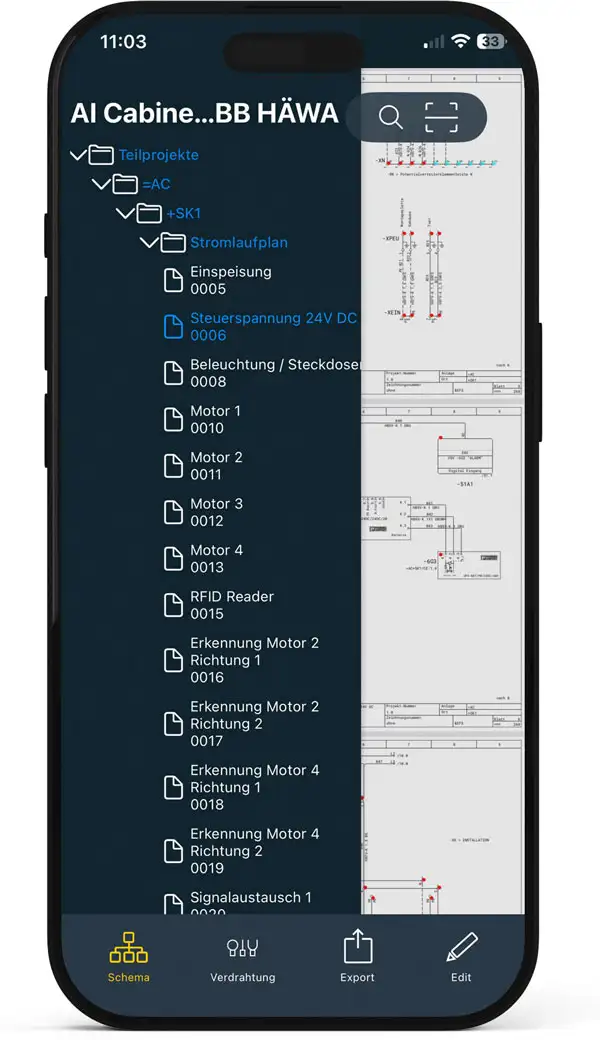

Neuer Projekt-Navigator
Das neue übersichtliche Seitenpanel ermöglicht den schnellen Wechsel zwischen Projektseiten. Damit navigieren Sie mühelos durch umfangreiche Projekte, ohne lange scrollen zu müssen – perfekt für große Projekte mit vielen Plänen.

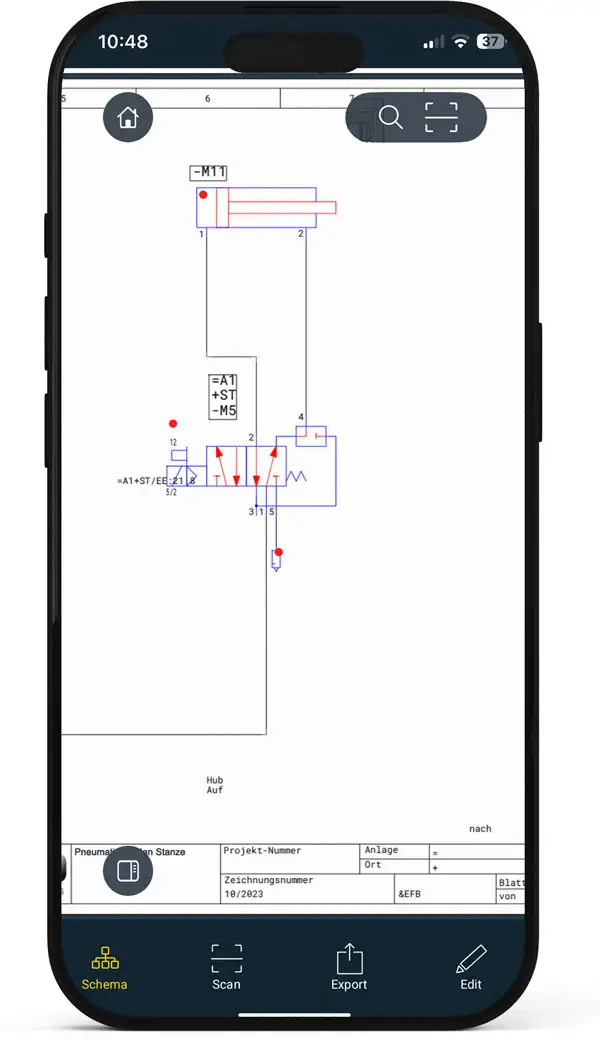

Vollständiger Zugriff auf alle ELECTRIX AI Disziplinen – direkt in der App
Ab sofort können Sie alle Disziplinen eines Projekts, das mit ELECTRIX (ab Version 7.3.2.x – „ELECTRIX AI Update 2“) exportiert wurde, direkt in der App anzeigen – inklusive Elektrotechnik, Fluid, Gebäudeautomation und Verfahrenstechnik. Damit haben Sie Ihre komplette Dokumentation immer griffbereit.
Alle Symboltexte verfügbar
In der Eigenschaftenliste werden jetzt sämtliche Symboltexte eines Elements angezeigt. Das erleichtert die Identifikation und Dokumentation einzelner Komponenten.

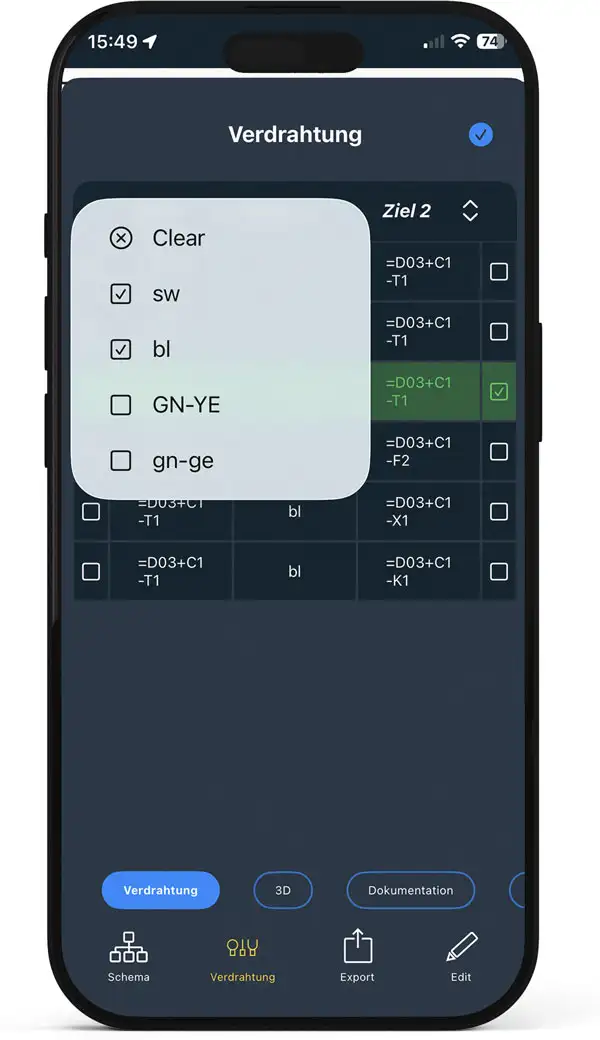

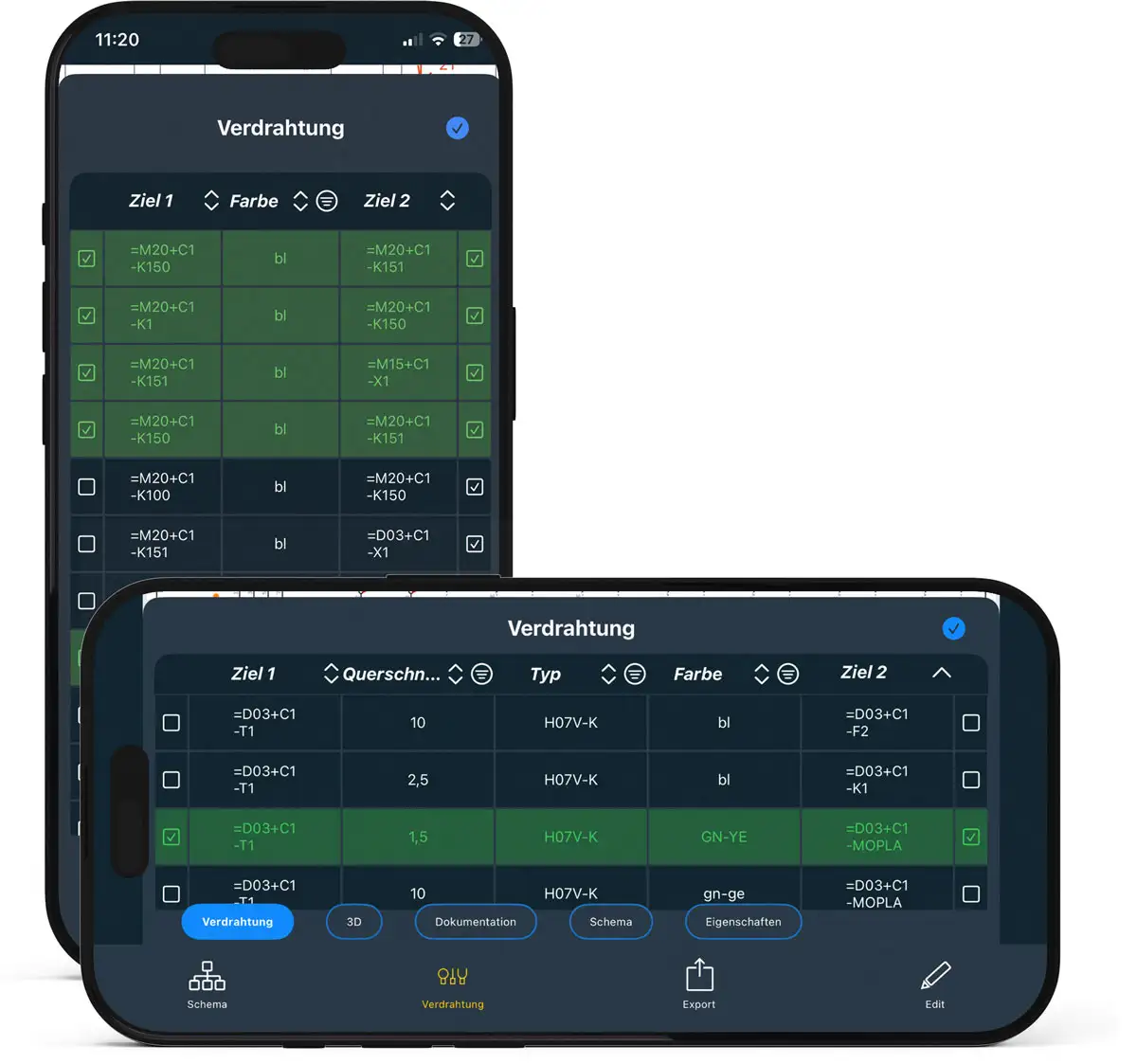

Optimierte Verdrahtungsliste
Die Darstellung der Verbindungen wurde verbessert:
- Fertig verdrahtete Leitungen (beide Enden geprüft) werden grün hervorgehoben.
- Die Aderfarbe ist jetzt neben Quelle und Ziel in der Hochformat-Ansicht eine Standardeigenschaft.
- Der Drahtquerschnitt wird jetzt ebenfalls angezeigt – für noch mehr Übersicht beim Prüfen und Verdrahten.
Erweiterte Indikatoren
Verbindungsindikatoren erscheinen jetzt auch auf Nebenelementen – so behalten Sie selbst bei komplexen Verdrahtungen den Überblick.
Bewährte Funktionen der Cabinet AR App
Neben den neuen Funktionen bietet die Cabinet AR App weiterhin alles, was Sie im täglichen Schaltschrankbau benötigen

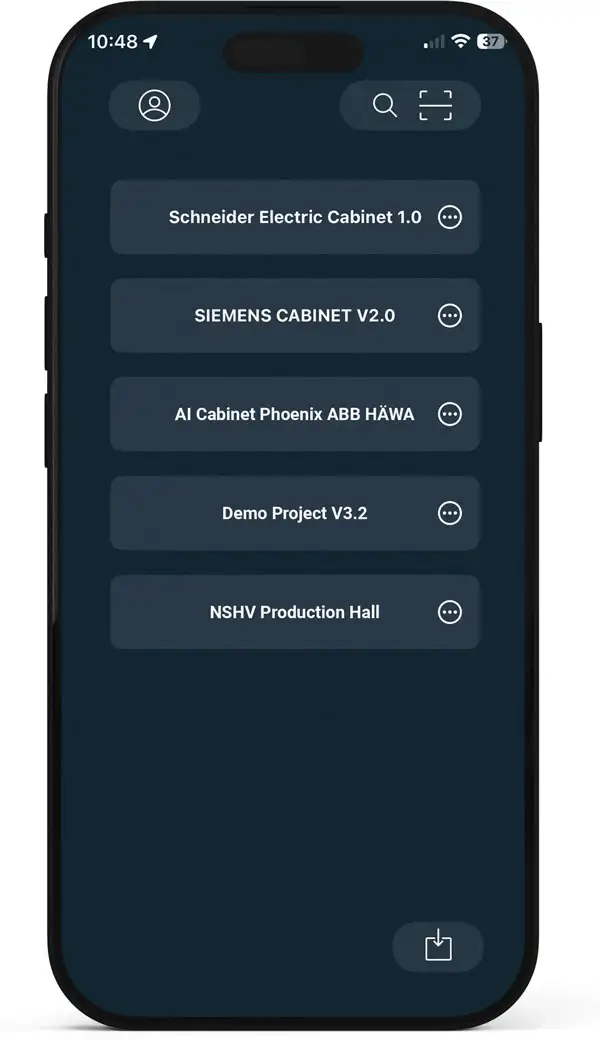

Alle Ihre Projekte digital griffbereit
Ihre digitalisierten Schaltpläne sind übersichtlich auf Ihrem Mobilgerät gespeichert. Papierpläne entfallen, Änderungen sind sofort für alle Beteiligten sichtbar und Notizen gehen nie verloren.

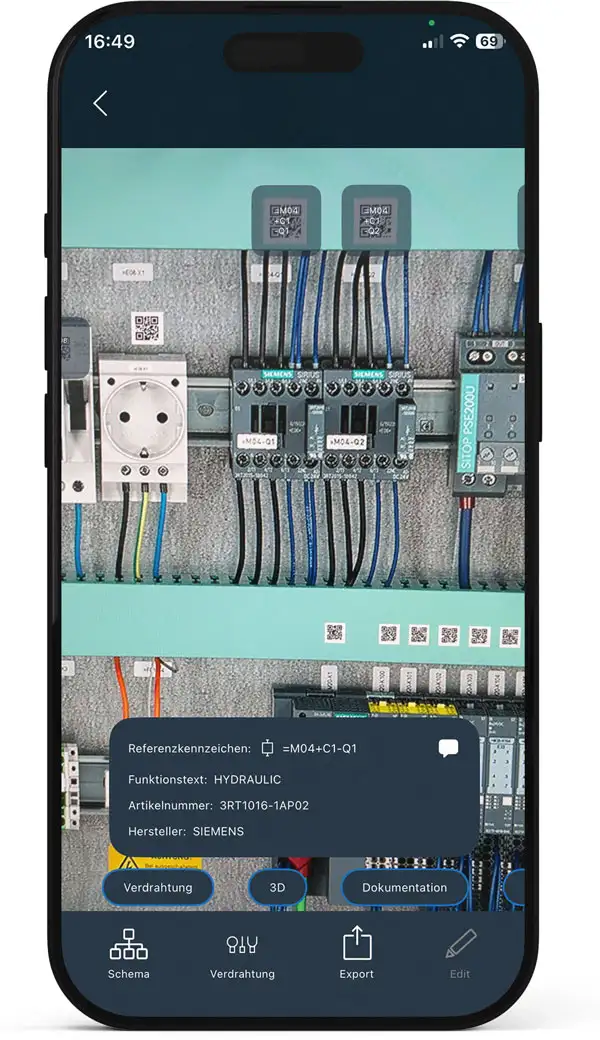

Bauteil-Informationen abrufen
Ob durch Scannen des WSCAD QR-Codes mit der Kamera oder durch manuelle Eingabe des Referenzkennzeichens (RKZ) – in Sekundenschnelle erhalten Sie alle relevanten Informationen zu Ihrem Bauteil:
- Referenzkennzeichen (RKZ), Funktionstext, Artikelnummer, Hersteller, und alle im Projekt gespeicherte Symboleigenschaften
- Verdrahtungsinformationen (Ziel 1, Ziel 2, Potential, Querschnitt, Farbcode)
- 3D-Modell (inkl. Zoom und 360°-Rotation)
- Datenblatt und Dokumentation über die Herstellerseite oder wscaduniverse.com

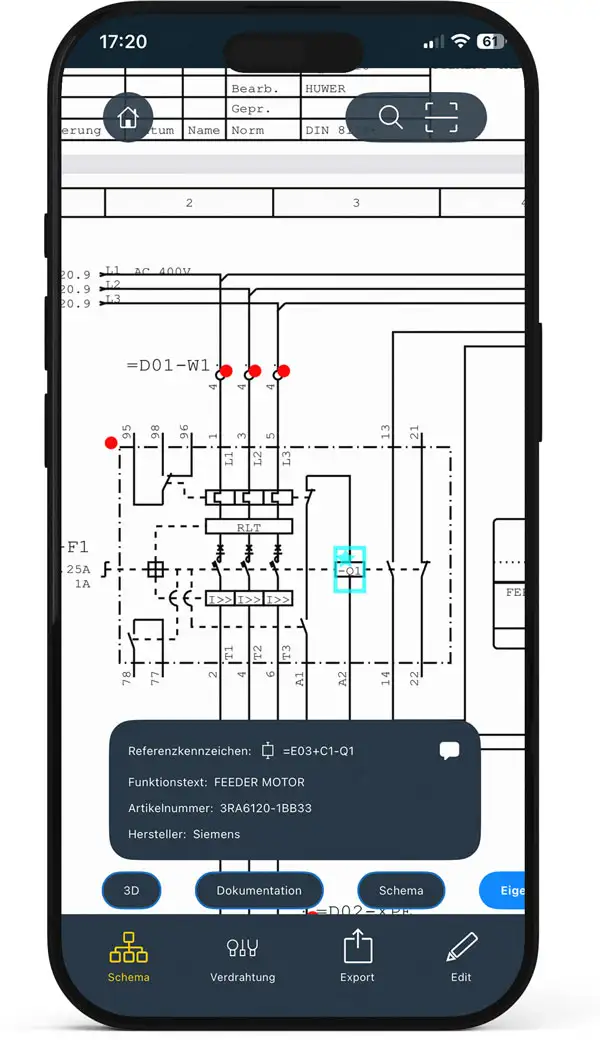

Schaltplan-Ansicht & Navigation
Wechseln Sie direkt zwischen den Bauteil-Darstellungen innerhalb des Stromlaufplans und dem Schaltschrankaufbau.
Über Tap-Points (blaues Stern-Icon) wählen Sie Bauteile aus, sehen deren Eigenschaften und Verdrahtung und können über das Kommentar-Icon Anmerkungen hinzufügen.
Verkabelungsstatus im Blick
Die farbigen Verbindungsindikatoren im Ampelsystem zeigen Ihnen auf einen Blick, welche Verbindungen eines Bauteiles bereits verdrahtet, teilweise erledigt oder noch offen sind – schnell, klar und visuell nachvollziehbar.

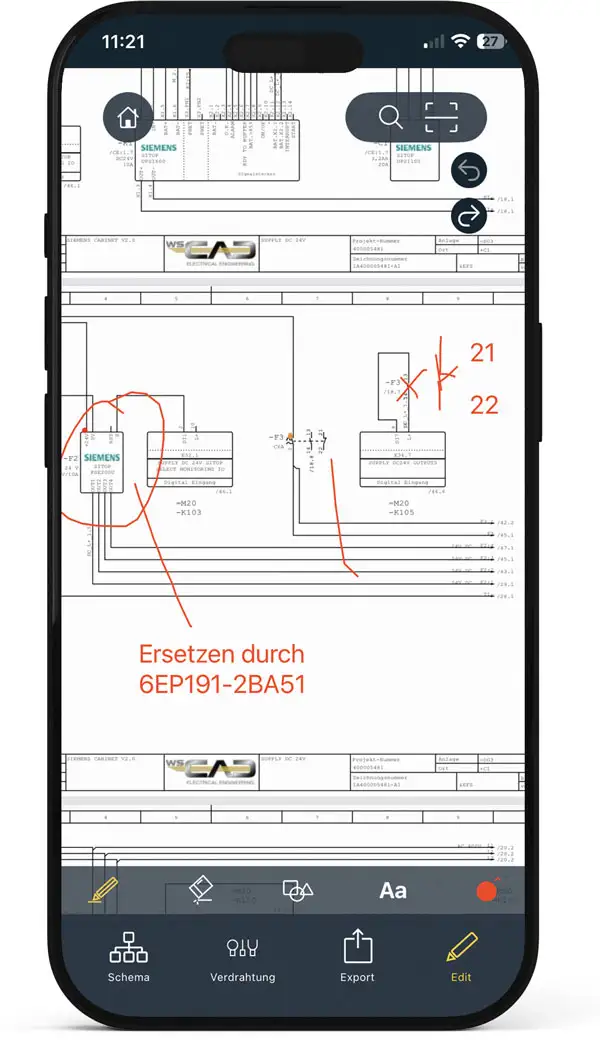

„Redlining“-Funktion
Änderungen und Kommentare lassen sich direkt in der App einfügen – kein Papier, keine nachträgliche Übertragung. Alle Anpassungen können z.B. per E-Mail zur Weiterbearbeitung geteilt werden.
Verdrahtungsinformationen bearbeiten
Die Verdrahtungsliste zeigt alle Verbindungen zwischen Bauteilen übersichtlich an. Fertiggestellte Drähte können Sie direkt „abhaken“ – ideal für die Arbeit am realen Schaltschrank.
Schnelle Bauteil-Suche
Mit der Suchfunktion finden Sie Bauteile projektübergreifend anhand von Referenzkennzeichen (RKZ) oder Funktionsbeschreibungen. Auch 3D-Ansicht und Verdrahtungsinformationen sind direkt aus den Suchergebnissen aufrufbar.

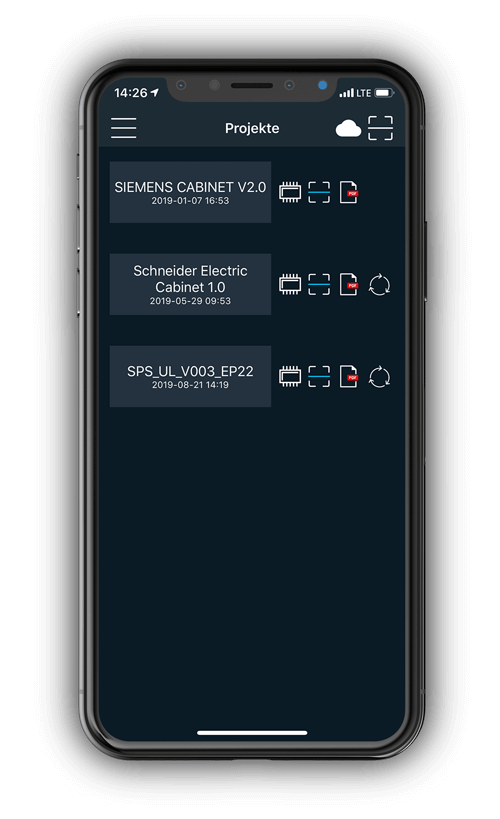

Alle Ihre Projekte auf einem Gerät griffbereit
Sparen Sie Platz und Ressourcen durch Ihre digitalisierten Schaltpläne übersichtlich auf Ihrem Mobilgerät (iOS oder Android). Dadurch entfallen Papierschaltpläne und Änderungen sind sofort für alle Bearbeiter zugänglich. Notizen gehen nicht verloren und Fehler bei der Instandhaltung werden somit vermieden.

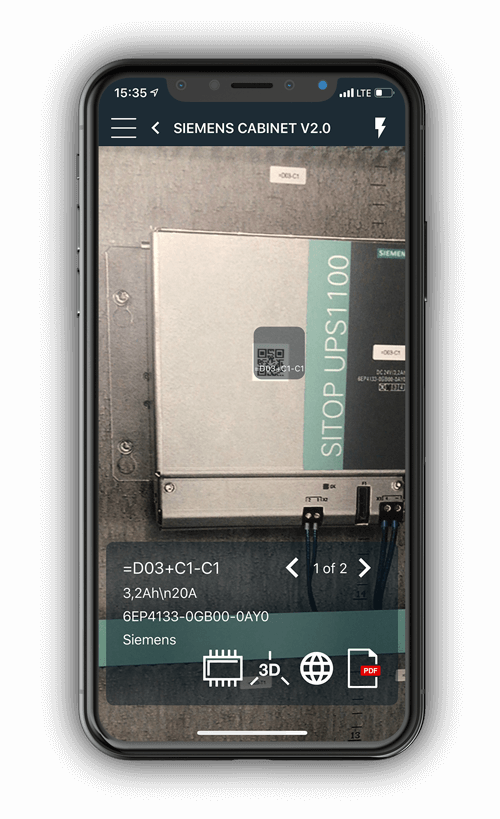

Bauteil-Informationen abrufen

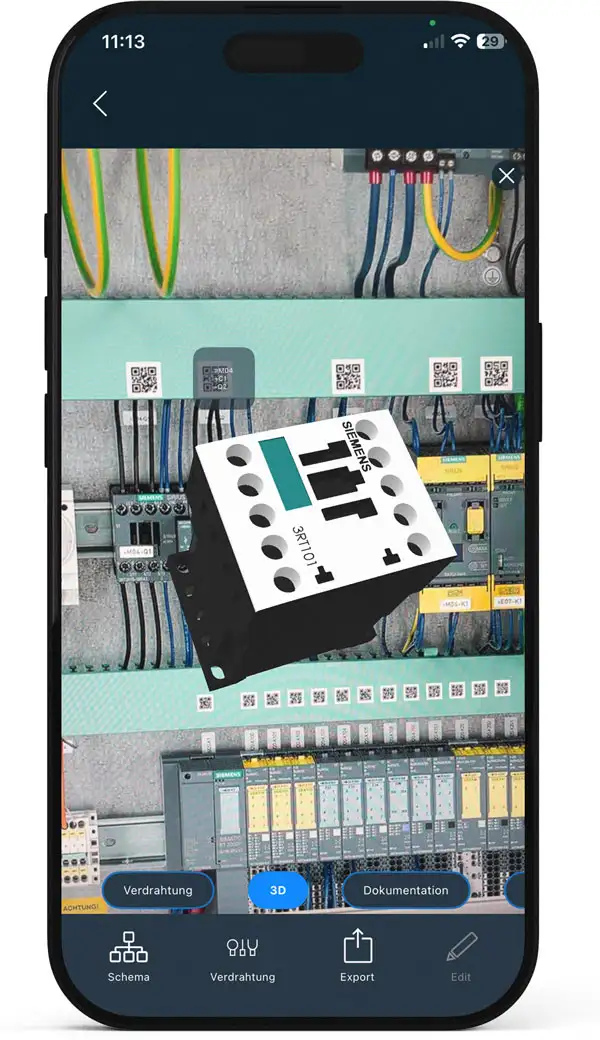

Sobald Sie innerhalb der Cabinet AR App mit der Kamera im Modus „Scan“ einen WSCAD QR-Code erfasst haben, sehen Sie die zur Verfügung stehenden Informationen des Bauteils (z.B. Referenzkennzeichen, Funktionstext, Artikelnummer, Hersteller, Verbindungen) am unteren Bildschirmrand.
Die Schaltfläche „3D“ zeigt Ihnen eine 3D-Ansicht des ausgewählten Bauteils, das Sie 360° drehen, sowie ein- und auszoomen können.

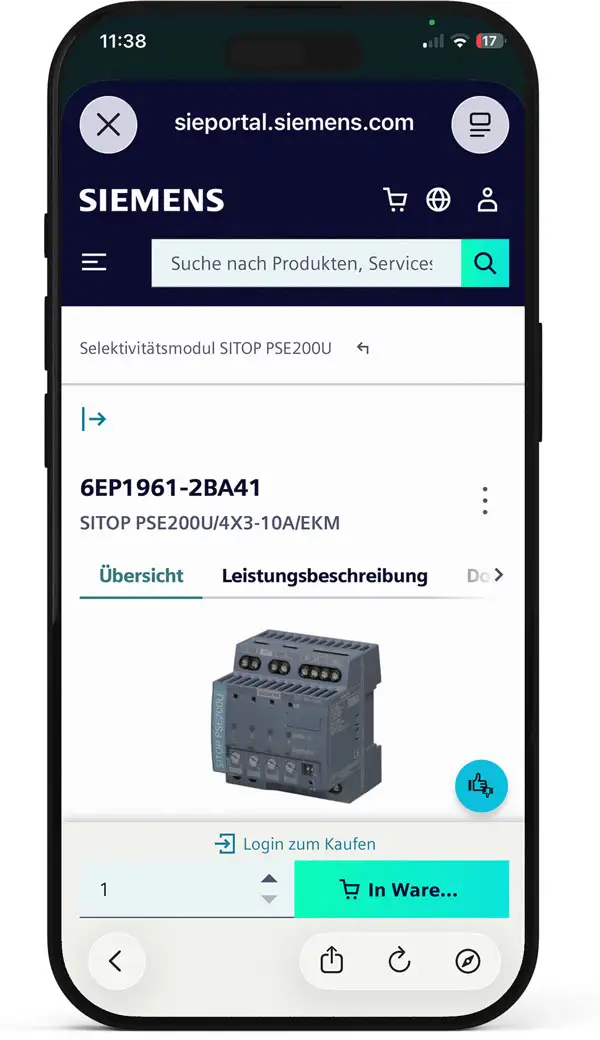

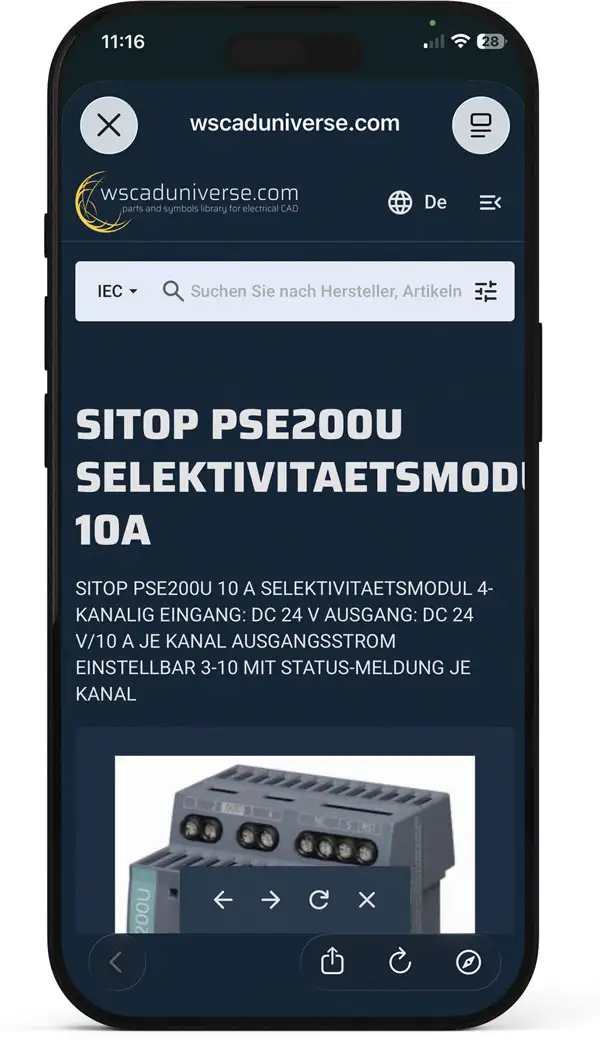

Über die Schaltfläche „Dokumentation“ können Sie weitere Informationen des Bauteils direkt über die Herstellerseite oder die WSCAD Artikeldatenbank wscaduniverse.com abrufen.

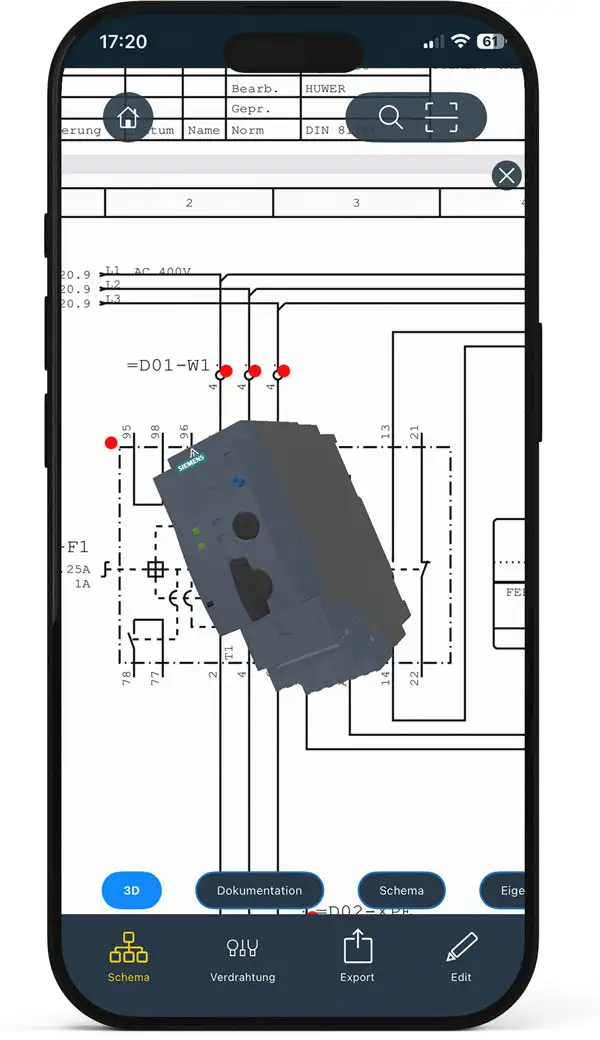

Bauteil im Schaltplan anzeigen
Wechseln Sie zwischen den Bauteil-Darstellungen innerhalb des Stromlaufplans und dem Schaltschrankaufbau. Über die blauen Tap-Points (Sterne ) wählen Sie ein Bauteil aus und können sich dessen Informationen wie Verdraht und und Eigenschaften anzeigen lassen. Mit der Kommentar-Symbolschaltfläche (Sprechblase-Icon ) in den Bauteilinformationen können Sie Notizen zu den Bauteilen hinzufügen.
Über die Schaltfläche „Dokumentation“ ist es möglich zusätzliche Informationen in Form eines Datenblatts und bei „3D“ das Bauteil in 3D anzeigen lassen.

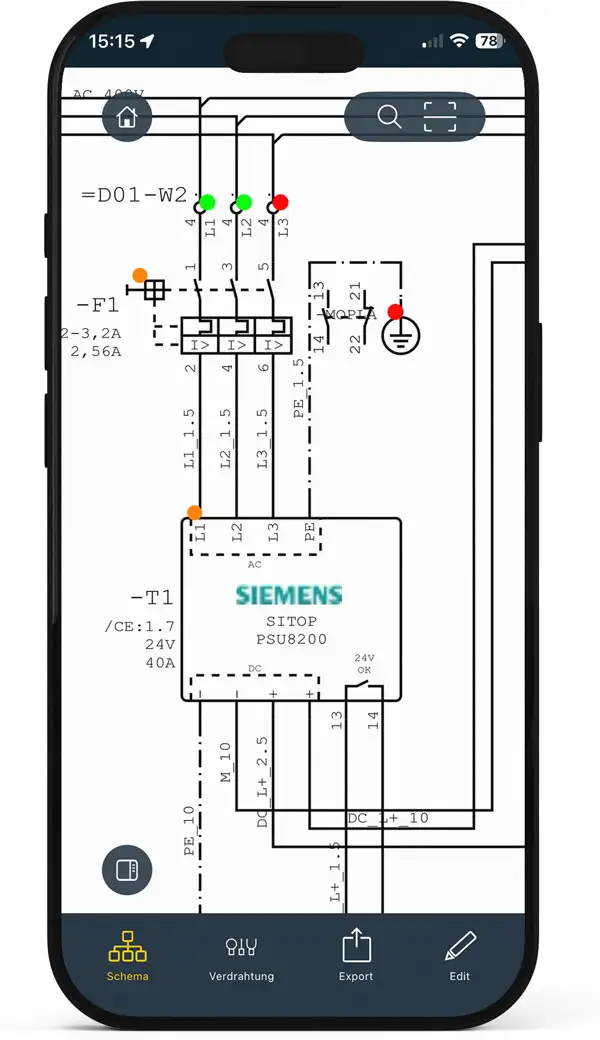

Verkabelungsstatus anzeigen
Die farbigen Verbindungsindikatoren im Ampelsystem erlauben es Ihnen, den Verdrahtungsstatus einzelner Geräte auf einen Blick zu erkennen. Über die farbigen Kreise ( ) wählen Sie ein Bauteil aus und können sich dessen Informationen wie z.B. Verdrahtung und Eigenschaften anzeigen lassen.
Korrekturen mit der „Redlining“-Funktion im Schaltplan einfügen
Änderungen und Kommentare können direkt im Schaltplan vor Ort vorgenommen werden. Ein Mitführen von Papierunterlagen ist damit nicht mehr erforderlich. Sie können die Änderungen elektronisch (z.B. per E-Mail) zur Weiterverarbeitung senden.
Verdrahtungsinformationen bearbeiten
Die Verdrahtungsliste zeigt Ihnen übersichtlich sämtliche Verbindungsinformationen zwischen den Bauteilen. Zusätzlich können Sie die Verbindungen (Drähte) – die Sie gerade vor Ort im Schaltschrank verdrahtet haben – in der Liste „abhaken“ und so als erledigt markieren. Jede Zeile steht für eine einzelne Verbindung (Draht).

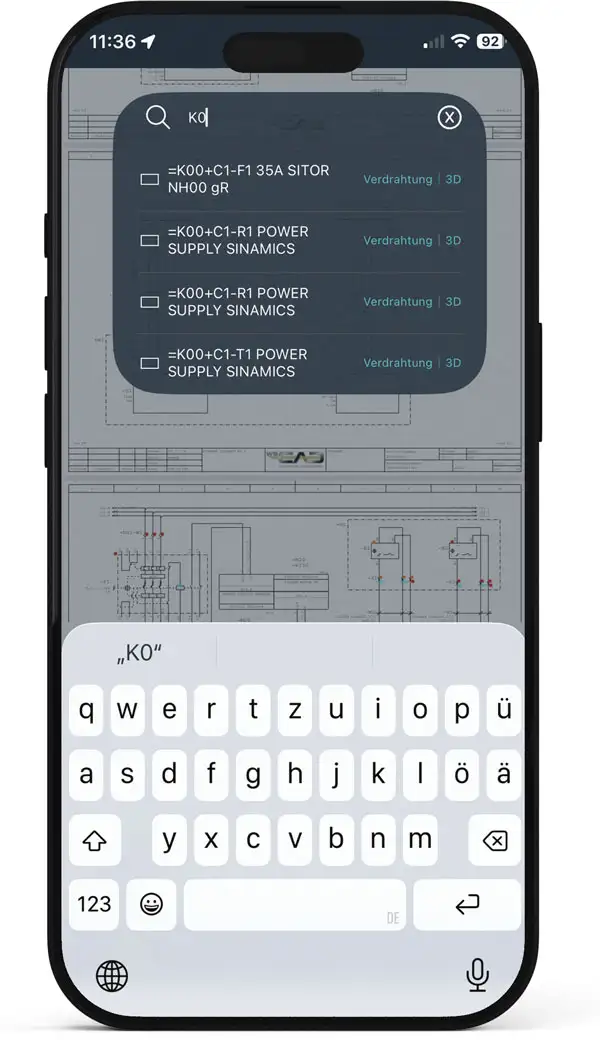

Bauteil-Suche
Mit der Suchfunktion über das Lupe-Icon , finden Sie schaltplanübergreifend Bauteile anhand der Referenzkennzeichen (RKZ) oder der Funktionsbeschreibung. Zudem können Verdrahtungsliste und die 3D-Ansicht eines Geräts direkt aus den Suchergebnissen aufgerufen werden. Dadurch wird das Durchblättern und Navigieren durch lange Listen vermieden.

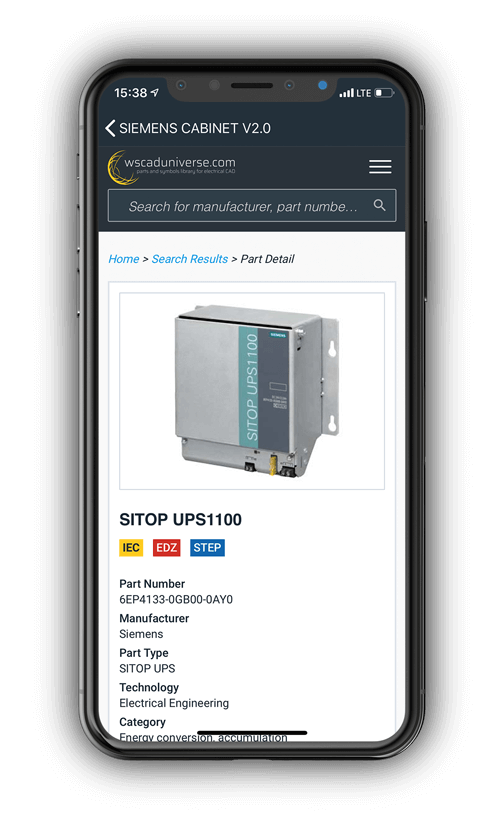

Weitere Bauteil-Informationen
Über die Schaltfläche „Dokumentation“ können Sie weitere Informationen des Bauteils direkt über die Herstellerseite oder die WSCAD Artikeldatenbank wscaduniverse.com abrufen.
Die WSCAD Building AR App
Mit der WSCAD Building AR App können Sie mit Hilfe Ihres Mobile Device (Tablet oder Smartphone) einen Gebäudeplan erstellen und diesen anschließend als Hintergrund in die WSCAD-Schaltpläne importieren. Dazu scannen Sie einfach mit der Kamera Ihres Mobile Device die Räume des Gebäudes und fügen die Räume und Stockwerke zu einem Plan als DXF oder PDF zusammen.
Die Building AR App ist kompatibel mit der WSCAD ELECTRIX. Sie kann kostenlos für Smartphone und Tablet aus dem Apple App Store* (iOS-Betriebssystem) und aus Google Play* (Android-Betriebssystem) geladen werden.
*Diese Marke gehört Dritten, die keinerlei Verbindung zu WSCAD GmbH haben.
Funktionen der Building AR App im Überblick:
- Projekt erstellen/öffnen
- Raum scannen
- Fenster und Türen hinzufügen
- Räume strukturieren
- Plan anzeigen
- Plan exportieren
- Plan in die WSCAD Software importieren
Raum erfassen
Nachdem Sie in der App ein neues Projekt erstellt haben, definieren Sie mit der Kamera Ihres Mobile Device alle Eckpunkte am Boden des Raums und zusätzlich einen Eckpunkt an der Decke. Damit haben Sie die Grundfläche und die Höhe des Raums aufgenommen.

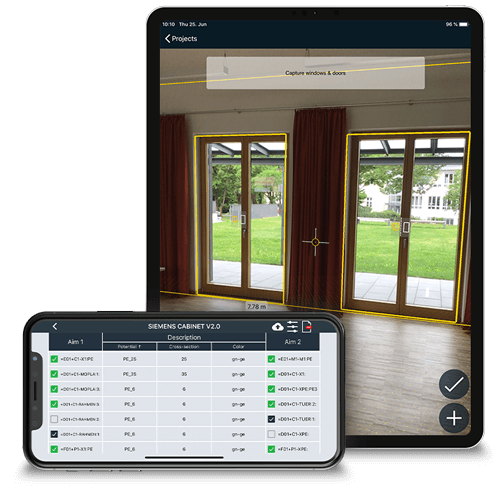

Fenster und Türen hinzufügen
Zusätzlich können Sie Rahmen über die Fenster und Türen des Raums ziehen und diese in den Plan hinzufügen.
Abschließend vergeben Sie für den Raum eine Raumnummer und optional einen Raumnamen und einen Raumtyp.
Jetzt können Sie weitere Räume erfassen und diese zu einem Stockwerk zusammenführen.
Plan drehen
Mehrere Raume zu einem Raum zusammenlegen

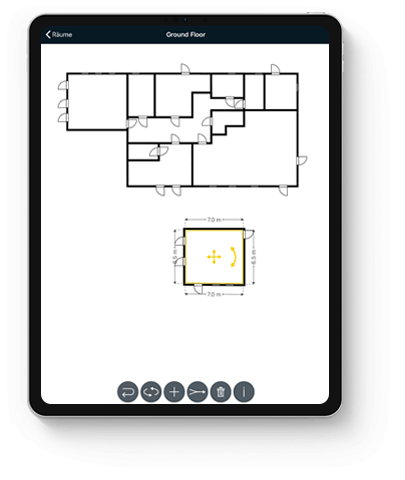

Plan bearbeiten
Für jedes Stockwerk können Sie den Plan mit den enthaltenen Räumen aufrufen. Über das Zusammenlegen-Symbol können Sie mehrere Räume zu einem Raum zusammenlegen und mit dem Drehen-Symbol den ganzen Plan drehen. Wenn Sie auf einen Raum tippen, wird Ihnen der ganze Raum unterhalb des Plans mit seinen Raummaßen angezeigt. Hier können Sie den Raum auch verschieben und drehen.
Projekte übersichtlich verwalten
Räume einfach über die Kamera vermessen
Grundriss einfach erstellen
