Die perfekten Ergänzungen für Ihre WSCAD ELECTRIX
Automation Interface
- Schnittstelle zur Anbindung eines externen Konfigurators, der WSCAD im Hintergrund startet und die Pläne generiert
- Automatisierte Erstellung der gesamten Dokumentation inklusive Pläne und Listen in den hinterlegten Sprachen

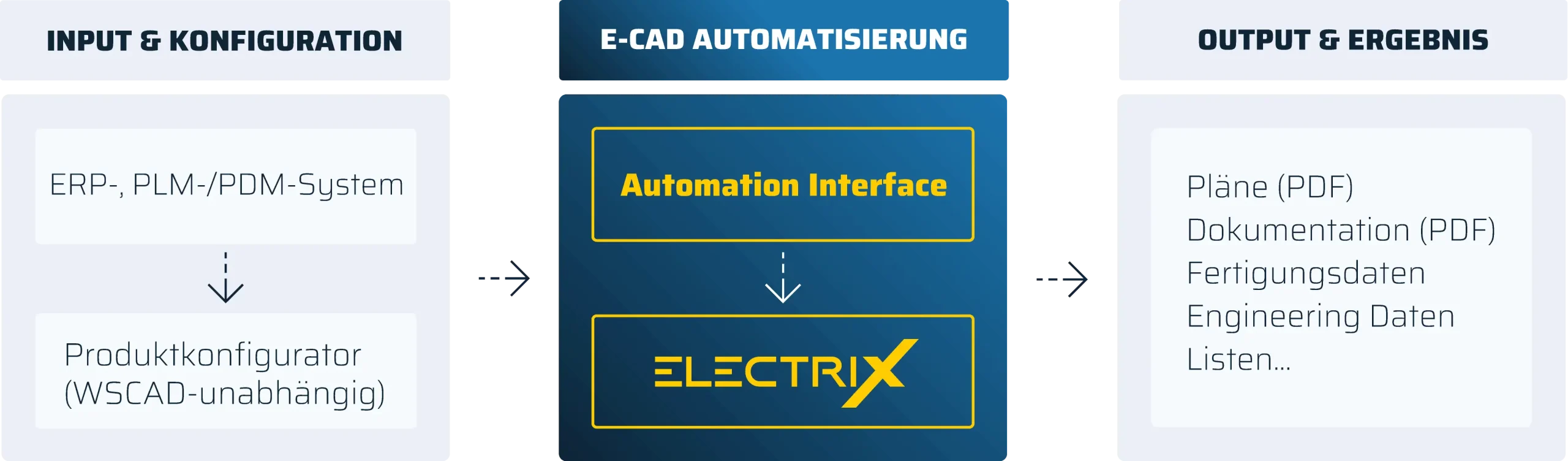

Das WSCAD Automation Interface (AI) ist eine Schnittstelle zwischen einem frei wählbaren, externen Produkt-Konfigurator und der WSCAD Software. Der Produktkonfigurator kann über das AI die WSCAD Software zur kompletten Erstellung aller E-CAD-Pläne und Dokumentationen veranlassen. Der gesamte Vorgang läuft als Hintergrundprozess im „Silent Mode“ ab, ohne Interaktion des Anwenders. Die WSCAD Software muss nicht vom Anwender gestartet werden.
Wichtig! Für die Erstellung von Stromlaufplänen ist das Add-On Project Wizard erforderlich. Über den Konfigurator wird gesteuert, welche Makros zur Generierung der Pläne herangezogen werden. Die gesamte Projektdokumentation kann automatisch in allen im Lexikon gepflegten Sprachen übersetzt und als PDF ausgegeben werden.
Einsatz/Nutzen:
Das Add-On ist ideal, um Pläne und Dokumentationen über externe Produktkonfiguratoren zu generieren.
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation, BA Project und Ultimate eingesetzt werden.
CE Expert
Drahtrouting
- Automatische Berechnung der Drahtlänge
- Automatische Berechnung des Füllgrads von Kabelkanälen und Kanaltrennung nach Potential
- Steuerung des automatischen Routings von Drähten in Kabelkanälen durch Routingtags
Import von Verdrahtungsinformationen aus Excellisten
- Erstellen des Schaltschrankaufbaus und automatisches Kabelrouting ohne vorherige Stromlaufplanerstellun
- Import von Schaltschrankdaten aus Fremdsystemen
3D-Ansicht und Kollisionsprüfung
- 3D-Ansicht vermittelt eine bessere räumliche Vorstellung des Schaltschranks inklusive der verbauten Artikel
- Exakte und optimale Platzierung der Bauteile speziell bei kompakten Aufbauten
- Definition von Sperrflächen und Kollisionskontrolle der Bauteile im Schaltschrank
- Exportieren des Schaltschrankmodells in einem Austauschformat (HTML/STL/Object)
Schnittstellen zu Fertigungsautomaten
- Automatischer Export von Fertigungsdaten für die Konfektionierung von Drähten und Kabelbündeln, Labeldruck oder die mechanische Bearbeitung von Schaltschrankkomponenten auf NC-Fertigungsmaschinen
- Datenübergabe an *Komax, *CadCabel, *Steinhauer PWA, *Rittal Perforex, *Steinhauer Bohrautomat, *Steinhauer eCAB System
- Komfortale Erstellung von Bohrdaten für Meterware wie z.B. Tragschienen

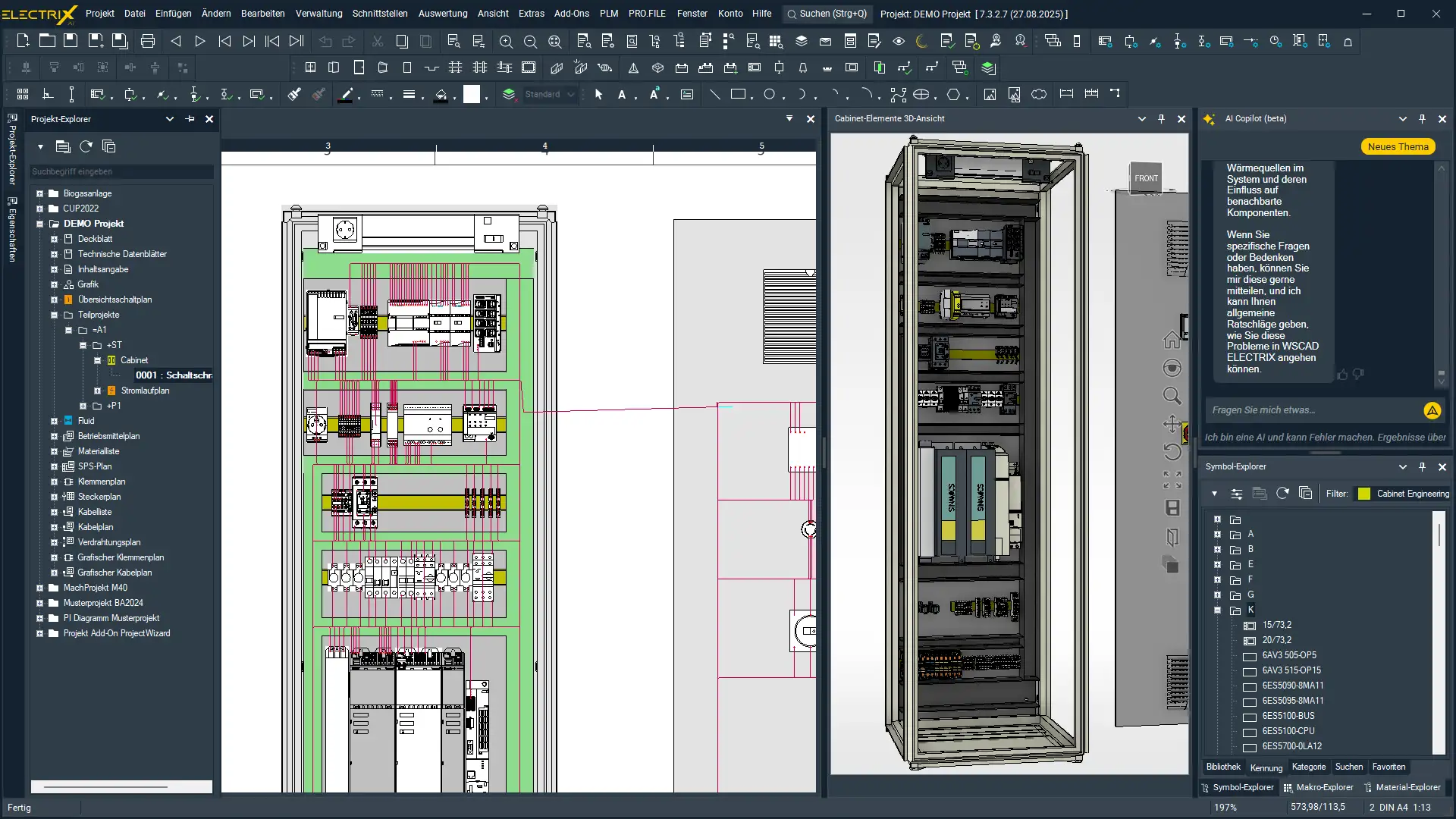

Das Add-On Cabinet Engineering (CE) Expert erweitert den Funktionsumfang der WSCAD Schaltschrankbau Disziplin Cabinet Engineering. Mit dem Add-On wird eine Routingfunktion für die Längenberechnung der Drähte im Schaltschrank mitgeliefert. Außerdem stehen zahlreiche Schnittstellen für die Schaltschrankfertigung zur Verfügung. Für eine bessere visuelle Darstellung und Kollisionskontrolle können 3D-Step-Daten verwendet werden. Für jedes Bauteil kann in der Artikeldatenbank ein 3D-Modell hinterlegt werden. In Verbindung mit dem Add-On kann so ein realistisches 3D-Modell des Schaltschranks erzeugt werden.
Einsatz/Nutzen:
Das Add-On ist essentiell für Unternehmen, die Fertigungsdaten für die Anbindung von Abläng-, Bohrautomaten- und Kabelsatzlieferanten benötigen. Den Anschlusspunkten der Bauteile können dediziert Informationen für die Ader-Endbehandlung zugewiesen werden. Die Routing-Funktion berechnet die Drahtlängen und den Füllgrad der Kabelkanäle im Schaltschrank. Die Belegung der Kabelkanäle wird visuell über Farben im Aufbaubild dargestellt, damit die Kabelkanäle ausreichend dimensioniert werden. Die Daten aus dem Schaltschrankaufbau können an Fertigungsautomaten übergeben werden.
Funktionen:
- Berechnung der Drahtlängen im Schrank
- Farbige Darstellung der Auslastung der Kabelkanäle
- Zuweisen der Aderendbehandlung zu Bauteilanschlüssen
- 3D-Darstellung des Schaltschranks
- Kollisionskontrolle zwischen Bauteilen und Schranktür
- Schnittstellen zu: CadCabel, Komax, Steinhauer PWA, Kiesling Perforex, Steinhauer Bohrautomat, Steinhauer eCAB System, SolidWorks Material Export
Standalone CE:
Projektverwaltung (Listen wie Deckblatt, Inhaltsverzeichnis, Materialliste) Teile aus anderen Disziplinen können angezeigt und verlinkt, aber nicht bearbeitet werden
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation, BA Control und BA Project eingesetzt werden.
EI EXPERT

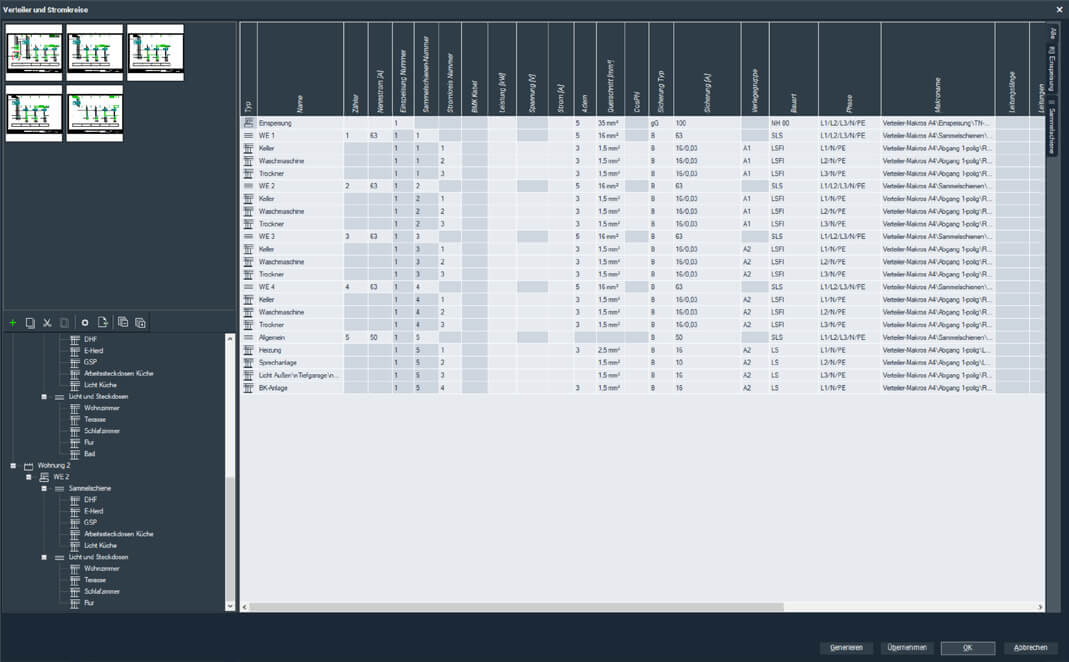

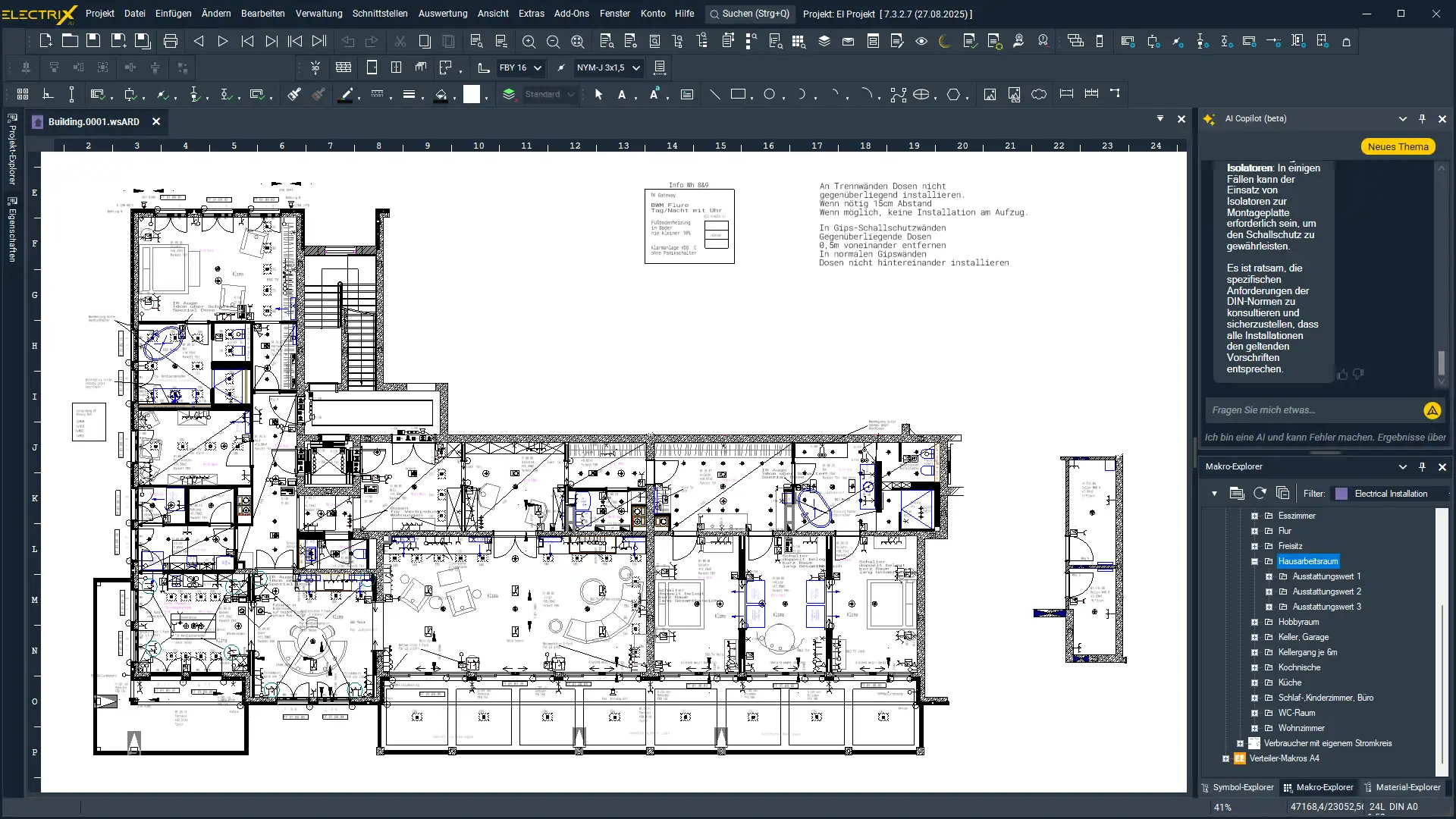

Das Add-On Electrical Installation (EI) Expert erweitert den Funktionsumfang der WSCAD Installationstechnik Disziplin Electrical Installation. Neben der Energieverteilung in Gebäuden lässt sich auch die räumliche Lage von Betriebsmitteln oder Anlagen im Gebäude darstellen sowie die Verkabelung an Maschinen. Durch die maßstabsgerechte Darstellung können die Leitungslängen genau berechnet werden.
Die Planung der Energieverteiler kann sehr zeiteffektiv über die Stromkreisverwaltung mit dem Schaltplangenerator erfolgen.
Einsatz/Nutzen:
Hinzufügen von Informationen der Elektro Installation im DXF/DWG-Format, einschließlich der logischen Verknüpfung mit Betriebsmitteln – als Basis für Konstruktionsaufgaben erhalten Elektrofachkräfte häufig Grundrisse, die in einem Fremdformat erstellt wurden. Diese liegen meist ohne Logik als DXF/DWG-Datei vor. Für das Detail-Engineering werden aber Informationen aus dem Grundriss im Zusammenspiel mit der elektrotechnischen Dokumen-tation benötigt. Aus diesem Grund ist es notwendig, den „fremden“ Grundriss mit Logik zu versehen oder selbst zu zeichnen, wenn dies nötig sein sollte.
Funktionen:
- 3D-Gebäudeansicht
- Stromkreisgenerator
- Zeichnen von Verlegesystemen mit automatischer Kabellängenberechnung
- Querverweise aus einem Lage/Grundrissplan in andere Disziplinen
- Materiallisten aus dem Installationsplan
Verfügbar:
Das Add-On kann zusammen mit dem WSCAD Software-Produkt Professional eingesetzt werden. In den Produkten Building, Installation, BA Control, BA Project und Ultimate ist es standardmäßig enthalten.
FE EXPERT

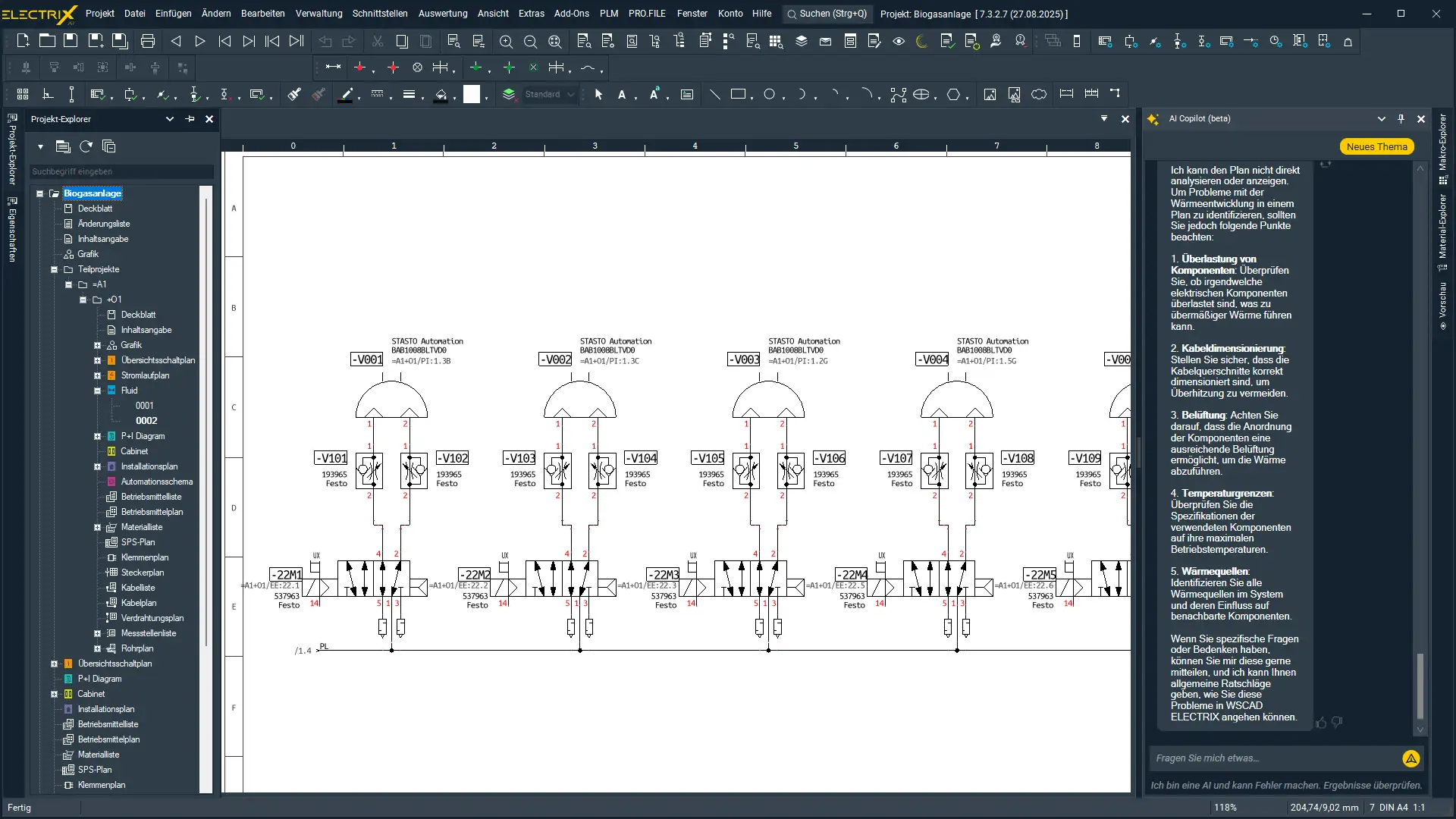

Das Add-On Fluid Engineering (FE) Expert erweitert den Funktionsumfang der WSCAD Fluidtechnik Disziplin Fluid Engineering um Funktionen für die Projektierung und Dokumentation von hydraulisch und pneumatisch gesteuerten Anlagen in der Industrie- und Anlagentechnik.
Fluid Engineering beinhaltet alle Vorteile der WSCAD Electrical Engineering-Software, ergänzt um spezielle Fluid-Funktionen. Konstrukteure, Entwickler, Instandhalter und Wartungsfirmen haben damit einen umfassenden Satz von Werkzeugen für die durchgängige Projektierung und Dokumentation aller mechatronischen Aufgaben zur Hand – schnell, intuitiv und effizient.
Einsatz/Nutzen:
Projektierung von hydraulischen und pneumatischen Komponenten einer Anlage mit durchgängiger Verknüpfung zur Elektrotechnik. Nutzung einer gemeinsamen Artikeldatenbank mit den anderen Disziplinen der WSCAD Software und übersichtliches Projek-tieren im Kontext einer übergreifenden Anlagenstruktur. Die Strukturierung kann gem. DIN EN 81346 aufgebaut werden. Nutzung des WSCAD Lexikons zur Übersetzung der Dokumentation zusammen mit den anderen WSCAD Disziplinen.
Funktionen:
- Planung von hydraulisch und pneumatisch gesteuerten Anlagen oder Teilen einer Anlage
- Nutzung der zentralen Artikeldatenbank
- Komfortabler Import von Artikeldaten inkl. Symbolen aus dem Online-Portal wscaduniverse.com
- Umfangreiche Symbolbibliothek gem. DIN ISO 1219-2 Artikelorientiertes Arbeiten und Verlinkung zu anderen Disziplinen
- Automatische Vergabe von Schlauchbezeichnungen
- Verbindungsplan mit Ausgabe der hinterlegten Rohrinformationen
- Generieren von Schlauchlisten
- Datenbank zur Übersetzung von Textblöcken in beliebig viele Sprachen mit Unicode-Zeichensatz
- Automatische Übersetzung der Pläne in beliebig viele Sprachen aus der Datenbank
Standalone FE:
Bauteile aus anderen Disziplinen können angezeigt und verknüpft, aber nicht bearbeitet werden.
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation und BA Project eingesetzt werden.
PI EXPERT

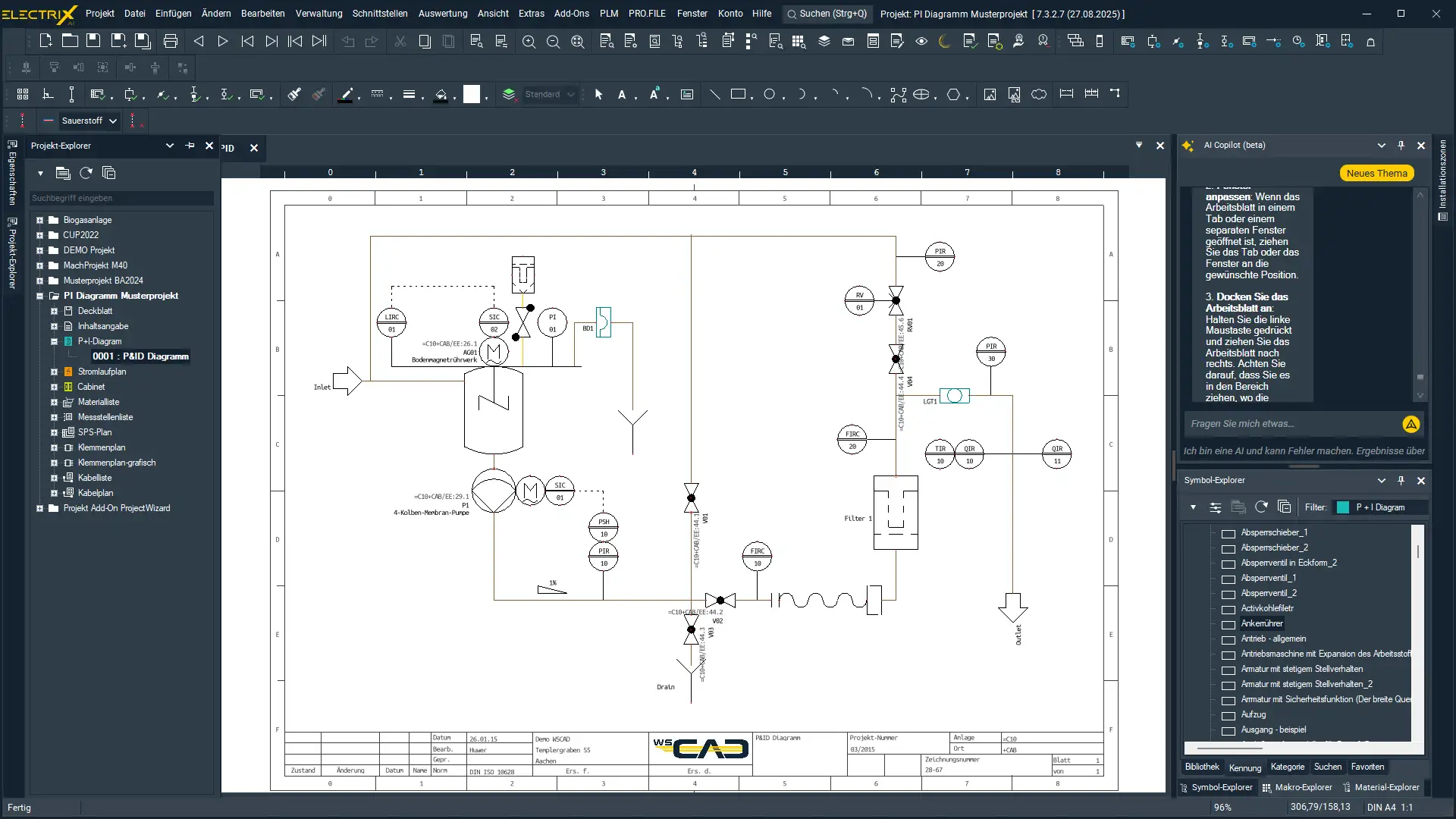

Das Add-On Piping & Instrumentation (PI) Expert erweitert den Funktionsumfang der WSCAD Rohrleitungs- und Instrumenten-Fließschemata (R&I) Disziplin Piping & Instrumentation. Mit dem Add-On erstellen Sie einfache Fließschemata in der Anlagen- und Verfahrenstechnik (englisch: P&ID – piping and instrumentation diagram). Zentrales Element ist die intelligente Verknüpfung der Bauteile aus dem Anlagenschema mit der elektrotechnischen Dokumentation.
Dazu zählen insbesondere die Messstellen mit den entsprechenden Messstellennummern, aber auch alle anderen Baugruppen wie z. B. Ventile, Stellantriebe und Motoren. Diese disziplinübergreifende Funktionalität wird benötigt, um zum einen während der Konstruktion den Überblick über das Zusammenwirken von Geräten und Messstellen nicht zu verlieren und zum anderen im Falle eines Fehlers in der Anlage diesen schnell zu lokalisieren und zu beheben. Mit Hilfe der Messstellen-Verwaltung können alle zur Messstelle zugehörigen Betriebsmittel schnell in der Dokumentation gefunden und analysiert werden.
Einsatz/Nutzen:
Hinzufügen von Informationen der Verfahrenstechnik im DXF/DWG-Format, einschließlich der logischen Verknüpfung mit Betriebsmitteln – als Basis für Konstruktionsaufgaben erhalten Anlagenbauer häufig P&ID-Pläne, die in einem Fremdformat erstellt wurden. Diese liegen meist ohne Logik als DXF/DWG-Datei vor. Für das Detail-Engineering werden aber Informationen aus dem P&ID im Zusammenspiel mit der elektrotechnischen Dokumentation benötigt. Aus diesem Grund ist es notwendig, das „fremde“ P&ID mit Logik zu versehen oder selbst zu zeichnen, wenn dies nötig sein sollte.
Funktionen:
- Projektverwaltung (Listen wie Deckblatt, Inhaltsangabe, Materialliste)
- Erstellung von P&ID-Schemata
- Import von P&ID-Schemata aus DWG/DXF-Dateien
- Halbautomatische Übernahme von Messstelleninformationen aus DXF/DWG-Zeichnungen
- Symbole nach DIN 10628-1
- Medienlinien nach DIN 2403
- Zentrale Produktdatenbank
- Zugriff auf die kompletten Produktdaten aus dem Online-Portal wscaduniverse.com
- Verknüpfung der P&ID-Messstellen mit den anderen Disziplinen
- Zuweisen der Messstellen zu Symbolen in allen Disziplinen möglich
- Anzeige der Messstellennummern an den Symbolen in allen Disziplinen
- Leerzeilen in Messstellenzuweisungen im Symbol einfügen
- Import/Export von Messstellenlisten aus Excel- oder Access-Dateien
- Messstellen-Manager
- Automatisches Nummerieren von Messstellen
- Übersicht der mit der Messstelle verbauten Betriebsmittel
- Schnelles Navigieren zwischen den Komponenten der Messstelle im Messstellen-Manager
- Sortierung/Suchen/Ersetzen-Funktionen im Messstellen-Manager
- Import DXF/DWG, PDF, JPG, PNG usw.
- Export nach PDF, DXF/DWG, Excel, XML
Standalone P&ID:
Bauteile aus anderen Disziplinen im Projekt können angezeigt und verknüpft, aber nicht bearbeitet werden.
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation und BA Project eingesetzt werden.
PLM/ERPSYNC
- Automatisierter Abgleich der Produktdaten aus einem ERP/PLM-System (Quelle) mit der WSCAD Artikeldatenbank (Ziel)
- Vereinfacht die konsistente Produktdatenverwaltung
| Zeitintervall frei wählbar: | Der Abgleich erfolgt im Intervall und ist frei einstellbar |
| Protokolliert Zugriffe: | Dokumentation aller Zugriffe in einer Log-Datei |
Dieses Add-On ermöglicht Ihnen den automatisierten Abgleich der Produktdaten Ihres PLM/ERP-Systems mit WSCAD. Dabei können Sie die Zeitintervalle für den Abgleich frei wählen. Das WSERP SYNCTOOL stellt Änderungen an den Artikeldaten einer ERP-Exchange-Datenbank (Quelldatenbank) fest und überträgt diese in die WSCAD Artikeldatenbank (Zieldatenbank). Beide Datenbanken liegen auf einem SQL-Server. Zusätzlich protokolliert das Tool alle Zugriffe und kann diese in einer History-Datei abspeichern.
Das WSERP SYNCTOOL kann von jedem beliebigen PC aus entweder im Server-Modus oder im Client-Modus gestartet werden. Es wird nur die Verbindung zum SQL-Server benötigt. Voraussetzung für den korrekten Einsatz ist zusätzlich das Add-On User Rights, das die Artikel-Administration zur Verfügung stellt.
Einsatz/Nutzen:
Konsistente Produktdatenhaltung, Zeitersparnis, da Produktdaten nur in Ihrem ERP-System gepflegt werden müssen, Dedizierte Produktdatenfreigabe in WSCAD.
Funktionen:
- Abgleich der Produktdaten zwischen PLM/ERP-System und WSCAD
- Zeitintervalle für Abgleich einstellbar
- Definierter Freigabeprozess für die Produktdaten
- Definition von Auslaufartikeln und Ersatzartikeln
- Schutz des Projekts
- vor unberechtigten Zugriffen
- vor versehentlichen Änderungen durch andere Benutzer bei Weitergabe und Bearbeitung ohne Erlaubnis
- Schutz der Begleitdaten durch Sperren der Editoren
- Sperren der Artikelverwaltung (Neu-anlage von Artikeln)
- Kontrolliertes Freigeben von
- Bearbeitungsfunktionen
- Editierfunktionen
- administrativen Funktionen
- Einstellungen
- Read-Only-Modus
- Schnittstellen für den Datenexport
- Benutzerverwaltung
- Kontrollierter Zugriff auf
- Projekte
- Begleitdaten
- Funktionen
- Freie Erstellung von Benutzergruppen
- Default-Gruppen Admin & Standard
- Anmeldung wahlweise
- nur mit Benutzernamen
- mit Benutzernamen und Passwort
Verfügbar:
Das Add On kann zusammen mit den WSCAD Software-Produkten Professional, Installation, BA Control, BA Project und Ultimate eingesetzt werden.
PRO.FILE PLM
Integration des PLM-Systems PRO.FILE von PROCAD
| Projektverwaltung Revisionierung: | Ein- und Auschecken der Projekte aus der PLM-Projektverwaltung |
| Dokumentenmanagement: | Abteilungsübergreifende strukturierte Ablage der technischen Dokumentationen |
| Produktdatenübergabe: | Produktdaten können zur zentralen Verwaltung an PRO.FILE übergeben werden |
| Product Lifecycle Management: | Integration von WSCAD in unternehmensweite PLM-Prozesse |
Project Wizard
Automatisierte Generierung von Schalt-/Anlagenplänen und Anlagenschemata
| Erstellen von Makro-Sets: | Möglichkeit, die Anlagenkonfiguration als Set (mehrere Makros zusammengefasstals Funktionseinheit) zu speichern |
| Disziplinübergreifendes Generieren: | Ausführung aller Makros unabhängig von der verwendeten Disziplin mit Festlegung der Parameter und Reihenfolge |
| Einfache Darstellung aller Makros: | Übersichtliche Darstellung aller im Projekt verwendeten Makros mit deren Parametern |

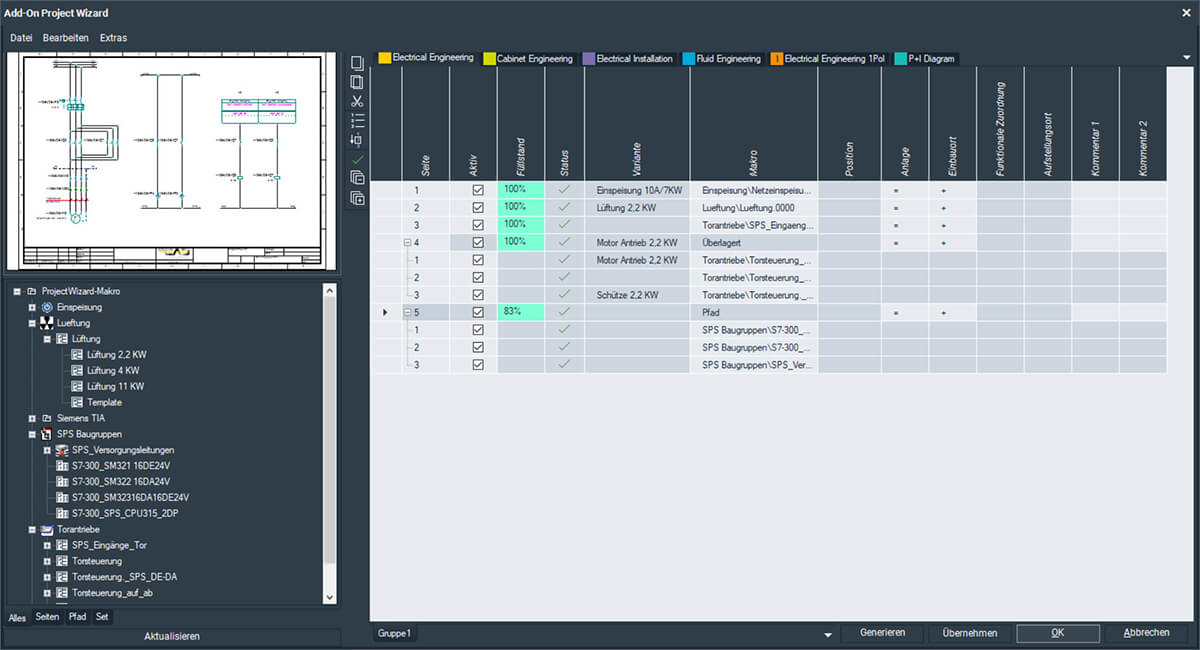

Das Add-On Project Wizard erweitert die WSCAD Software um einen Generator zur automatischen Erstellung von Stromlaufplänen, Schrankaufbauten und Schemata.
Mit dem Add-On Project Wizard können Sie standardisierte Schaltpläne erstellen und dadurch die Gestaltung bei der Konstruktion von Anlagen vereinheitlichen. Dazu greift der Project Wizard auf Makros und Makrovarianten zu. Die in den Makros hinterlegten Variablen (Betriebsmittelkennzeichen (BMK), Symboltexte, Leitungsnamen, Strukturkennzeichen, Seitennummern, …) werden übersichtlich in einer Tabelle zur Bearbeitung dargestellt. Jedem Makro können beliebig viele Variablen zugewiesen sein. Für jede Variable kann ein Wert eingeben werden. Ergänzend können Artikeldaten aus der Artikeldatenbank geladen werden. Die Makros werden in der hinterlegten Reihenfolge gezeichnet. Die Zusammenstellungen können gespeichert und so in unterschiedlichen Projekten verwendet werden. Der Project Wizard kann für alle Disziplinen der WSCAD Software in der Ausbaustufe „Expert“ verwendet werden.
Einsatz/Nutzen:
Mit dem Add-On Project Wizard können Pläne und Schemata für alle Disziplinen automatisiert generiert werden. Es können auch durch ein externes Programm erstellte XML Dateien importiert werden. Voraussetzung ist, dass diese Dateien dem WSCAD Aufbau entsprechen. Dadurch wird die Erstellung der Dokumentation extrem beschleunigt und die Qualität der Unterlagen deutlich verbessert.
Funktionen:
- Automatisches generieren von Schaltplänen und Diagrammen
- Tabellarische Darstellung aller Variablen in einem Makro
- Einfache Generierung der Dokumentation durch aktivieren und deaktivieren einzelner Makros (Funktionen) in einem Maximalprojekt
- Speichern der Anlagenkonfigurationen als Makro Sets in WSCAD, als Access Datenbank (.mdb) und als XML Datei (.xml)
- Access- und XML-Import der Anlagenkonfiguration
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation, BA Control, BA Project und Ultimate eingesetzt werden.
User Rights
- Anlegen und Verwalten von Benutzern und Gruppenrichtlinien innerhalb von WSCAD Anwendergruppen
- Passwortgeschütze Login-Funktion möglich
| Rechte-Verwaltung: | Rechte für alle User verwalten |
| Gruppen-Verwaltung: | Rechte für einzelne Gruppen verwalten |

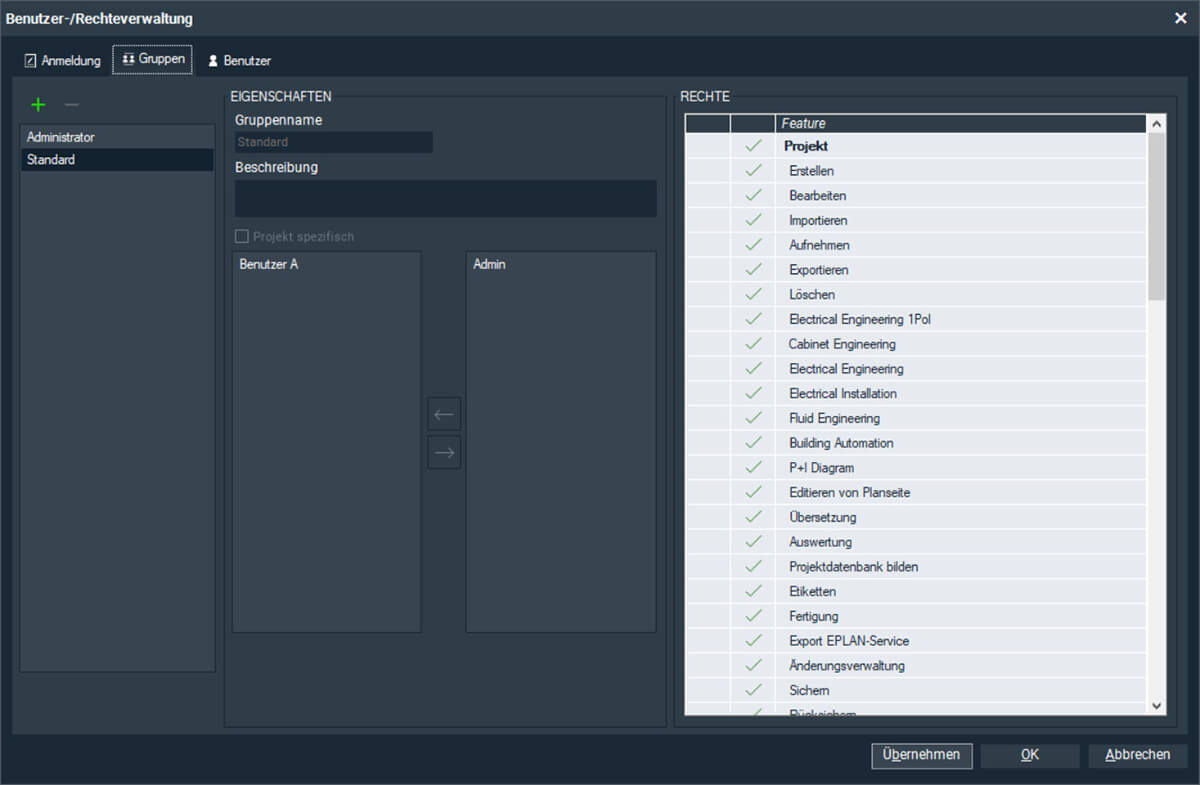

Mit dem Add-On User Rights können Sie eine administrative Benutzerkontrolle einrichten und so den Zugriff auf Funktionen in der WSCAD Software steuern. Sie können als Administrator Gruppen und Benutzer anlegen. Die Benutzer ordnen Sie den Gruppen zu. Für jede Gruppe können individuelle Berechtigungen definiert werden.
So kann in Arbeitsgruppen auch geregelt werden, wer Stammdaten pflegen darf und für Symbole und Makros verantwortlich ist. Das Add-On User Rights ist Voraussetzung für das Add-On PLM/ERPsync.
Einsatz/Nutzen:
Das Add-On User Rights ist in Arbeitsgruppen eine wichtige Ergänzung, um klare Berechtigungen und Verantwortlichkeiten zu definieren. Dadurch wird verhindert, dass ungewollt Änderungen an Stammdaten vollzogen werden und alle Konstrukteure mit den gleichen Materialdaten, Symbolen und Makros arbeiten.
Funktionen:
- Anmeldung wahlweise
- nur mit Benutzernamen
- mit Benutzernamen und Passwort
- Schutz des Projekts
- vor unberechtigten Zugriffen
- vor versehentlichen Änderungen durch andere Benutzer bei Weitergabe und Bearbeitung ohne Erlaubnis
- Schutz der Begleitdaten
- durch Sperren der Editoren
- dediziertes Freigeben von
- Stammdaten
- Bearbeitungsfunktionen
- Editierfunktionen
- administrativen Funktionen
- Einstellungen
- Read-Only-Modus
- Schnittstellen für den Datenexport
Verfügbar:
Das Add-On kann zusammen mit den WSCAD Software-Produkten Professional, Installation, BA Project und Ultimate eingesetzt werden. Es müssen immer alle Lizenzen am Standort mit dem Add-On erweitert werden.
