Normkonforme Elektroplanung für smarte Gebäude

By 01. März 2022März 1st, 2024Fachartikel
WSCAD Fachartikel zum Thema Gebäudeautomation

Fachartikel in der „de – das elektrohandwerk“ vom 1.3.2022 (5.2022)

Normkonforme Elektroplanung für smarte Gebäude

Der Trend zu effizienten und nachhaltigen Energie- und Automatisierungslösungen stellt Gebäudeplaner und Elektrotechniker vor neue Herausforderungen. Mehr Wohnkomfort in einem zukunftssicheren „Smart Home“ ändert die Installations- und Verteilerpläne zur Errichtung elektrischer Anlagen. Zur Stromversorgung kommen noch Anschlüsse für Kommunikationstechnik sowie erweiterte Anforderungen an die Dokumentation der technischen Gebäudeausstattung. Moderne E-CAD-Software wie WSCAD ELECTRIX sind darauf bestens vorbereitet und bieten effiziente Konstruktionswerkzeuge auf Basis der aktualisierten Planungsnormen.
Michael Müller (Produktmanager WSCAD)

Die elektrische Ausstattung von Wohnungen mit ein paar Steckdosen, Lichtschaltern und Verteilerkasten ohne verbindliche Strom- und Installationspläne gehören der Vergangenheit an. Von der vernetzten Haustechnik bis zur netzwerkgestützten Unterhaltungselektronik – die heutige Auslegung der Schalt- und Energieverteilungsanlagen samt gebäudetechnischer Automation und Kommunikationseinrichtungen enthält weit mehr Anschlüsse, Leitungen und Geräteeinbauten als konventionelle Pläne aus vordigitaler Zeit. Hinzu kommen neue Sicherheitsaspekte sowie geänderte Leistungswerte der elektrischen Anlagen und Vorrichtungen. Das schlägt sich in den zugrunde liegenden Planungsnormen nieder, nachzulesen in der für Wohngebäude neu geltenden DIN 18015.

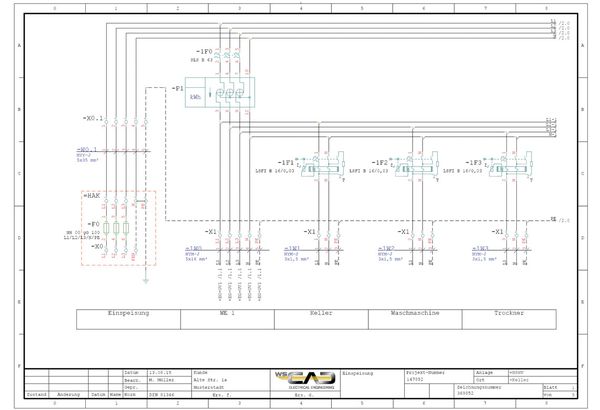

Darstellung des Stromlaufplans. (Quelle: WSCAD)

Verbindliche Richtschnur für die Planung

Zwar sind Normen für sich genommen keine gesetzlich vorgeschriebenen Standards, definieren aber ein allgemeingültiges Qualitätslevel, das mit zu den Vereinbarungen der meisten Bauverträge gehört. Als Vertragsbestandteil sind die Normvorgaben dann rechtsverbindliche Richtschnur für die Raumund Gebäudeplanungen und deren Umsetzung. Das hat Auswirkungen auf die Anlagen- und Regelschemata sowie den Elektroinstallationsplan. Zum Beispiel auf die Lage und Dimensionierung der Hauptleitung und des Hauptstromversorgungssystems oder die Belegung der Zähler schränke und deren Aufbau in drei- oder vierreihiger Ausführung. Dasselbe gilt für die Anzahl und Platzierung der Fehlerschutz-Schalter (FI oder RCD) oder für die Einbautiefe der vorgesehenen Schalterdosen im Mauerwerk. Klar ist, dass die Vorgaben den geltenden gesetzlichen und behördlichen Vorschriften sowie den Technischen Anschlussbedingungen (TAB) der Netzbetreiber entsprechen.

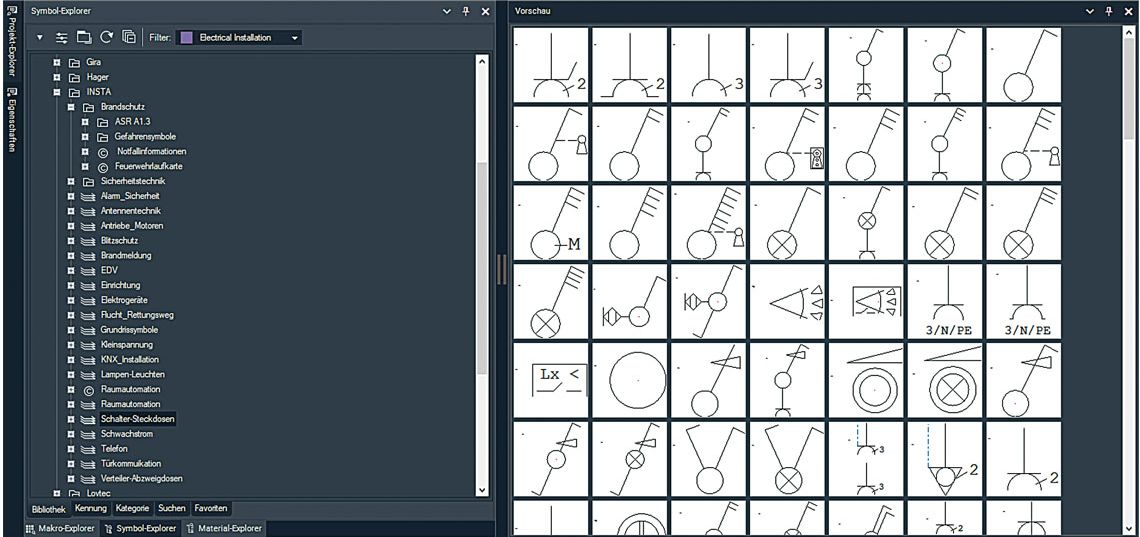

Mit WSCAD Electrix lassen sich Installations- und Verteilerpläne in kurzer Zeit in Übereinstimmung mit den Forderungen der DIN 18015 [1] erstellen. Das betrifft die Stromversorgung, aber auch die häufig nachgefragten Anschlüsse und Anlagen aus dem Bereich der Gebäudesystemtechnik und – immer wichtiger – Multimedianschlüsse samt der erforderlichen Dokumentation. Für die grundlegenden Schaltpläne enthält die Engineering-Software eine umfassende Bibliothek an grafischen Standardsymbolen für die im Raum verteilten Leitungen, Anschluss- und Schaltstellen.

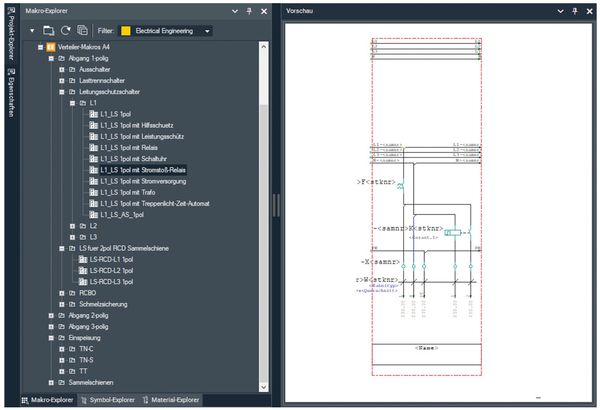

Schaltplanmakros beschleunigen die Erstellung von Stromlaufplänen. (Quelle: WSCAD)

Transparenz auf jeder Planungsstufe

Je nach Ausstattungslevel erstellt die Konstruktionssoftware daraus die vorgesehene Elektroinstallation. Die Stromlaufpläne sind mit sofort erkennbaren Formen und Strukturen sowie eindeutiger Zuordnung der Geräte einschließlich der Einbauorte für Schutz-, Trenn- und Schaltfunktionen versehen. Makrofunktionen binden vorkonfigurierte Teilpläne mit zum Beispiel unterschiedlichen Überstromschutzeinrichtungen für Beleuchtungs- und Steckdosenstromkreise sowie den dazugehörigen elektrischen Eigenschaften per Mausklick in den Grundrissplan ein.

Zur maßgeschneiderten Energieversorgung in Wohngebäuden gehören auch individuell konfigurierte Stromlaufpläne. Auf Basis der in der WSCAD-Software Electrix mitgelieferten oder selbst erstellten Makros steht ein Stromkreisgenerator für Installations- und Verteilerpläne zur Verfügung, der Varianten von mehrphasigen Stromsystemen DIN-konform erstellen und abbilden kann. Der große Vorteil einer professionellen Engineering-Software liegt darin, mehrere standardisierbare Referenzpläne für Stromsysteme mit unterschiedlichen Ausstattungsmerkmalen anzulegen und als komplettes Set mit vorkonfigurierten Zählerschränken, Hauptstromversorgung und Verteilung für weitere Elektroplanungen auch für künftige Verwendungszwecke zu speichern.

Darstellung des Stromlaufplans. (Quelle: WSCAD)

Drei Ausstattungsstufen für künftiges Wohnen

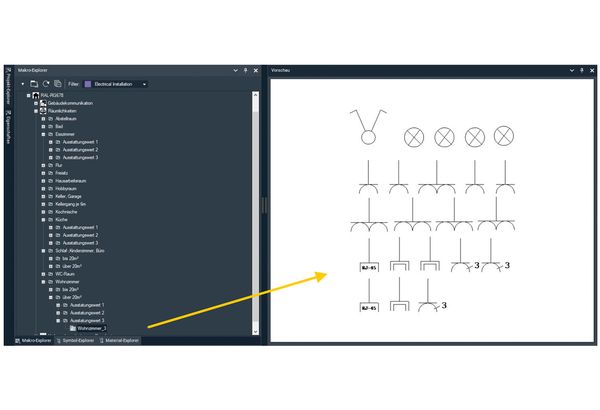

Die DIN 18015 legt für Wohngebäude anhand von Komfortkriterien drei Ausstattungsstufen fest mit einer Mindestanzahl an Stromkreisen, Steckdosen und Anschlüssen sowie den erforderlichen vor- und nachgeschalteten Überstromschutzeinrichtungen. Für Elektroplaner, die Electrix einsetzen, ist es kein großer Aufwand, mithilfe der vorhandenen Makros die verschiedenen Ausstattungsvarianten in die Gebäudegrundrisse einzubinden und für die Installationsplanung farblich zu kennzeichnen. Dasselbe gilt für zusätzliche Erweiterungen wie Alarmanlagen, Multimediaanschlüsse oder Heizungs- und Klimageräte.

Die Kennzeichnung ist nicht nur in der DIN 18015 so vorgesehen, sondern auch ein praktisches Feature für Elektrotechniker, Handwerker und Bauherrn. Die Fachleute sehen auf einen Blick, wie die technische Ausstattung im Detail aussieht und welche Betriebsmittel beziehungsweise Material- und Stücklisten sich daraus ergeben – nützliche Informationen auch für die Kostenkalkulation und die Beschaffung.

Darstellung des Stromlaufplans. (Quelle: WSCAD)

Umfassende Dokumentation

Eine wichtige Neuerung gegenüber früheren Planungsgewohnheiten findet sich im Bereich der Dokumentation. Die DIN 18015 räumt auf mit ungenauen oder lückenhaften Angaben und sieht in Planungsunterlagen keine Laufzettel, sondern eine aussagekräftige und verlässliche Darstellung der im Gebäude vorhandenen technischen Ausstattungselemente und ein Qualitätstestat für die normgerechte Elektroinstallation. Bei WSCAD basieren die Stromlaufpläne auf standardisierten Symbolen und jede Änderung in den einzelnen Planungsphasen ist exakt erfasst und nahezu in Echtzeit im digitalen Ausstattungsmodell abgebildet.

Die Art und der Aufbau der Stromkreise sowie die Netzinfrastruktur in den Installations- und Verteilerplänen sind für jeden Fachmann eindeutig erkenntlich und die technischen Werte der Einrichtungen für Schutz-, Trenn- und Schaltfunktionen samt der Feldgeräte und ihrer Einbauorte identifizierbar. Dazu gehören auch Prüfberichte und andere relevante Projektinformationen sowie alle erforderlichen Hinweise und Empfehlungen für Wartungsund Prüfintervalle, beispielsweise für FI-Schalter und Überspannungsschutzeinrichtungen.

Literatur: DIN 18015 Elektrische Anlagen in Wohngebäuden. Berlin: Beuth
