DisziplinenElectrical Installation – Elektroinstallation

Electrical Installation

Installationstechnik

Mit der Installationstechnik von WSCAD konstruieren und dokumentieren Fachplaner im Elektrohandwerk Gebäudesystemtechnik, Stark- und Schwachstrominstallationen sowie Antennen- und Brandmeldeanlagen. Komfortabel in der Handhabung und integriert in die anderen Disziplinen wie Elektrotechnik – vom Entwurf bis zur Fertigstellung. Neben der Energieverteilung in Gebäuden lässt sich beispielsweise auch die räumliche Lage von Betriebsmitteln in Maschinen, Anlagen und Gebäuden planen. Im PDF- oder DWG-Format vorliegende Grundrisspläne werden maßstabsgerecht importiert, alle zuvor in den Anlagen- und Regelschemata der Disziplin Buildung Automation geplanten Feldgeräte in die Grundrisse eingezeichnet und mit den bereits vorhandenen Symboldaten der Schemata verknüpft. Kabelbezeichnungen werden übernommen und Kabel- und Materiallisten generiert, das Programm errechnet automatisch alle benötigten Materialmengen. Das erleichtert die Projektarbeit wie auch die zeitaufwändige Erstellung von Kalkulationen und Angeboten in hohem Maße.

Die WSCAD Installationstechnik ist ideal geeignet für Ingenieur- und Planungsbüros, Elektroinstallateure, Handwerkerfirmen, Facility Manager, Elektro- und Schaltschrankbauer sowie  Instandhaltungs- und Wartungsfirmen mit Schwerpunkt Elektro- und Gebäudesystemtechnik.

Kostenlose Demoversion testen

Software made in GermanyWSCAD – Software Made in Germany
Die Software von WSCAD ist vom Bundesverband IT- Mittelstand (BITMi e.V.) mit dem Qualitätssiegel „Software Made in Germany“ ausgezeichnet.

Weiterlesen

Unter der Schirmherrschaft des Bundesministeriums für Wirtschaft und Technologie werden vom Bundesverband IT- Mittelstand Produkte ausgezeichnet, die Praxistauglichkeit, überragende Qualität, hohe Investitionssicherheit sowie erstklassigen, deutschsprachigen Service bieten. Darunter zählen u.a. deutschsprachige Ansprechpartner und Support-Service, lokale Vertriebs-, Service- und Schulungspartner, in Deutschland getestete Software, multilingual bzw. in Deutsch gehaltene Programmoberflächen und Anleitungen, vertraglich gewährleistete Weiterentwicklung der Software und zukunftssichere Kompatibilität von Programm und Daten. Mehr Informationen

Weniger anzeigen

Mit der Installationstechnik von WSCAD Ihre Herausforderungen besser meistern:

Begegnen Sie dem Fachkräftemangel und einer alternden Belegschaft

  • Hinterlegen Sie Ihr Wissen in einheitlichen Projektvorlagen inklusive Artikeldaten. Behalten Sie so wertvolles Know-how und Erfahrung im Unternehmen, wenn Mitarbeiter ausscheiden.
  • Easy-to-Use: neben vielen anderen Auszeichnungen haben Anwender die WSCAD Software in der Kategorie „Beste Benutzerfreundlichkeit“ mit dem „Goldenen e“ ausgezeichnet.
  • Über 1,4 Millionen aktuelle Symbole und Artikeldaten von mehr als 374 Herstellern stehen in wscaduniverse.com zur Nutzung in Ihren individuellen Projekten bereit
  • Mit nur einer Software von WSCAD mehrere Aspekte eines Gebäudes oder Anlage bearbeiten: Netzplan, Stromlaufplan, Hydraulik/Pneumatik, Verfahrens- und Anlagenschemata, Schaltschrankaufbau, örtliche Darstellung der Gesamtanlage, etc.

Entfliehen Sie dem Kostendruck

  • Setzen Sie den menschlichen Intellekt dort ein, wo er unersetzlich ist und übergeben Sie andere Aufgaben der Intelligenz der WSCAD Software
  • Automatisieren Sie Teilprozesse und bündeln Sie Ihr Wissen in einheitlich genutzten Projektvorlagen – so erledigen Sie in kürzerer Zeit mehr Aufgaben und erhöhen zudem die Qualität der Arbeitsergebnisse.
  • Daten einmal erfassen und vom Datenpunkt bis zur Klemme im Schaltschrank durchgehend nutzen: Verwenden Sie Entwicklungsdaten über alle Disziplinen hinweg und nutzen Sie die Schnittstellen der WSCAD Software zu PLM- und ERP-Systemen. Dies vermeidet Doppelarbeit und Fehler.

Erledigen Sie Projekte in kürzerer Zeit

  • Mit WSCAD erstellen Sie Installations- und Verteilerpläne inklusive kompletter Dokumentation für über 140 Wohneinheiten in nur 1,5 Tagen (fragen Sie uns nach konkreten Beispielen)
  • Nutzen Sie Produktkonfiguratoren, um mit WSCAD Stromlaufpläne automatisch zu generieren
  • Definieren Sie Standards und sparen Sie Zeit durch Wiederverwenden. So erhöhen Sie zudem die Qualität der Arbeistergebnisse.
  • Wechseln Sie bei internationalen Projekten dank der Mehrsprachigkeit von WSCAD in Plänen und der gesamten Dokumentation sekundenschnell in andere Sprachen

Spielen Sie auf dem Weg zu Smart Buildings und komplexen Systemen ganz vorne mit

  • Die Komplexität von Gebäuden und Systemen steigt – die WSCAD Lösung fängt dies ab.
  • Halten Sie die Planung und Dokumentation umfangreicher Installationen mit Netzplänen, Empfangs- und Datentechnik, Kommunikations- und Sicherheitstechnik weiter fest im Griff.

Minimieren Sie Ausfallzeiten

  • Die richtigen Daten, zur richtigen Zeit, am richtigen Ort: Mit der WSCAD Augmented Reality App scannen Instandhalter und Servicetechniker per Smartphone oder Tablet in Frage kommenden Komponenten und erhalten sofort die korrespondieren elektrotechnischen Pläne inklusive Betriebsmittelkennzeichen, vollständige Artikeldaten einschließlich 3D, sowie die original Datenblätter der Hersteller.

Leistungsschwerpunkte

  • Entwurfs- und Ausführungsplanung
  • Montage-, Werks- und Bestandsplanung
  • Elektroinstallationsplanung
  • Planung von Niederspannungs- und Schwachstromanlagen
  • Gebäudesystemtechnik
  • Planung von Gefahrenmeldeanlagen wie
    Brand- und Einbruchmeldeanlagen
  • Schaltpläne, Verteiler- und Schaltschrankaufbaupläne

Technik auf einen Blick

  • Symbole für die Elektroinstallation und den Verteilerbau
  • Symbole nach DIN EN 81346

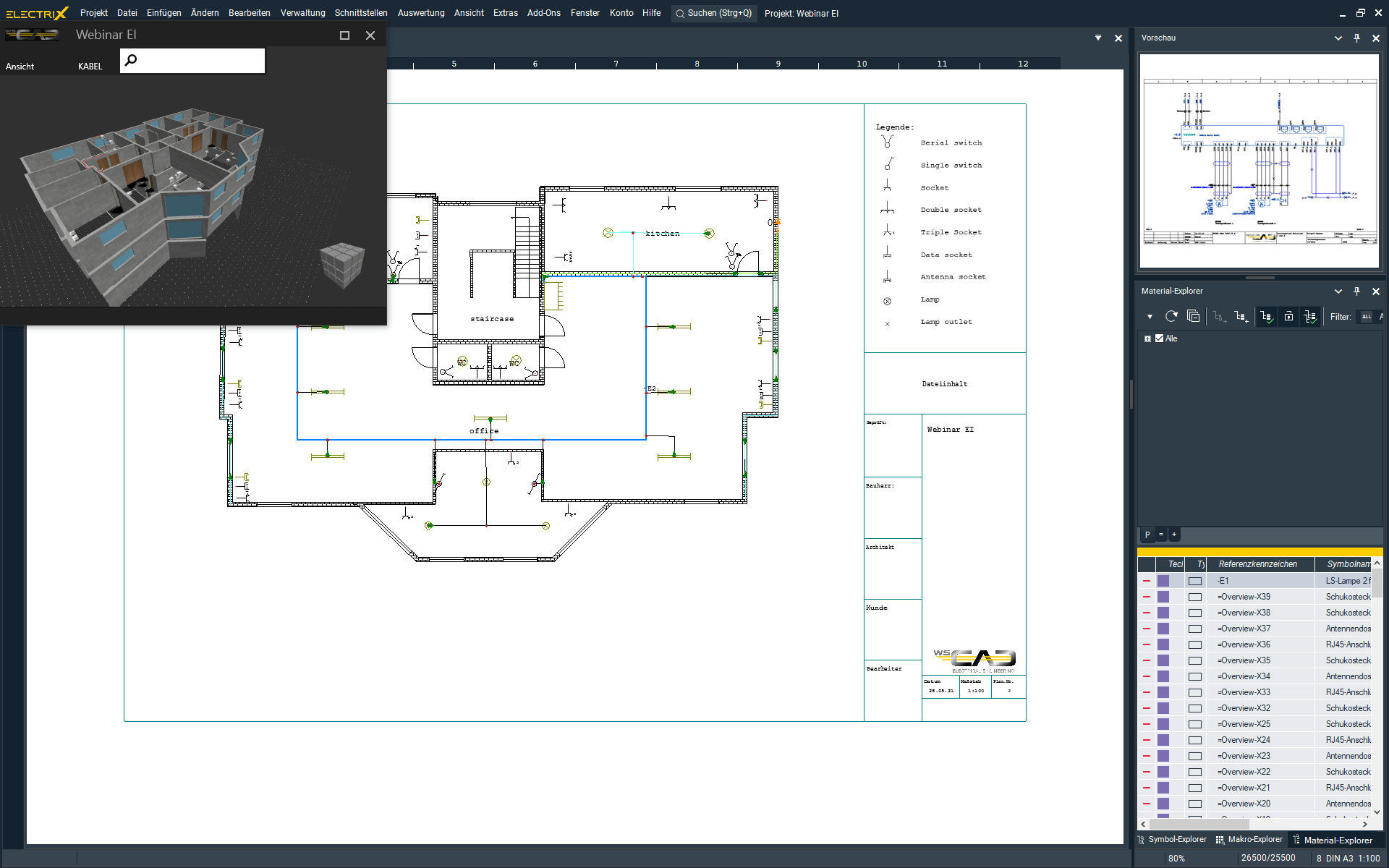

  • Maßstabsgetreue Grundrisserstellung
  • Import von Grundrissen und Zeichnungen
    aus DWG/DXF- und PDF-Dateien
  • Skalieren von importierten Grundrissen
  • Layerverwaltung
  • 3D-Kontrollansicht
  • Definieren von Installationszonen
  • Definieren von Wohneinheiten
  • Dokumentübergreifende Verknüpfung von
    Geräten mit aktiver Sprungmarke
  • Automatisches Generieren von Verteilerplänen
  • Massenermittlung

Das WSCAD Electrical Engineering Modul im Überblick

(Zum öffnen bitte anklicken)

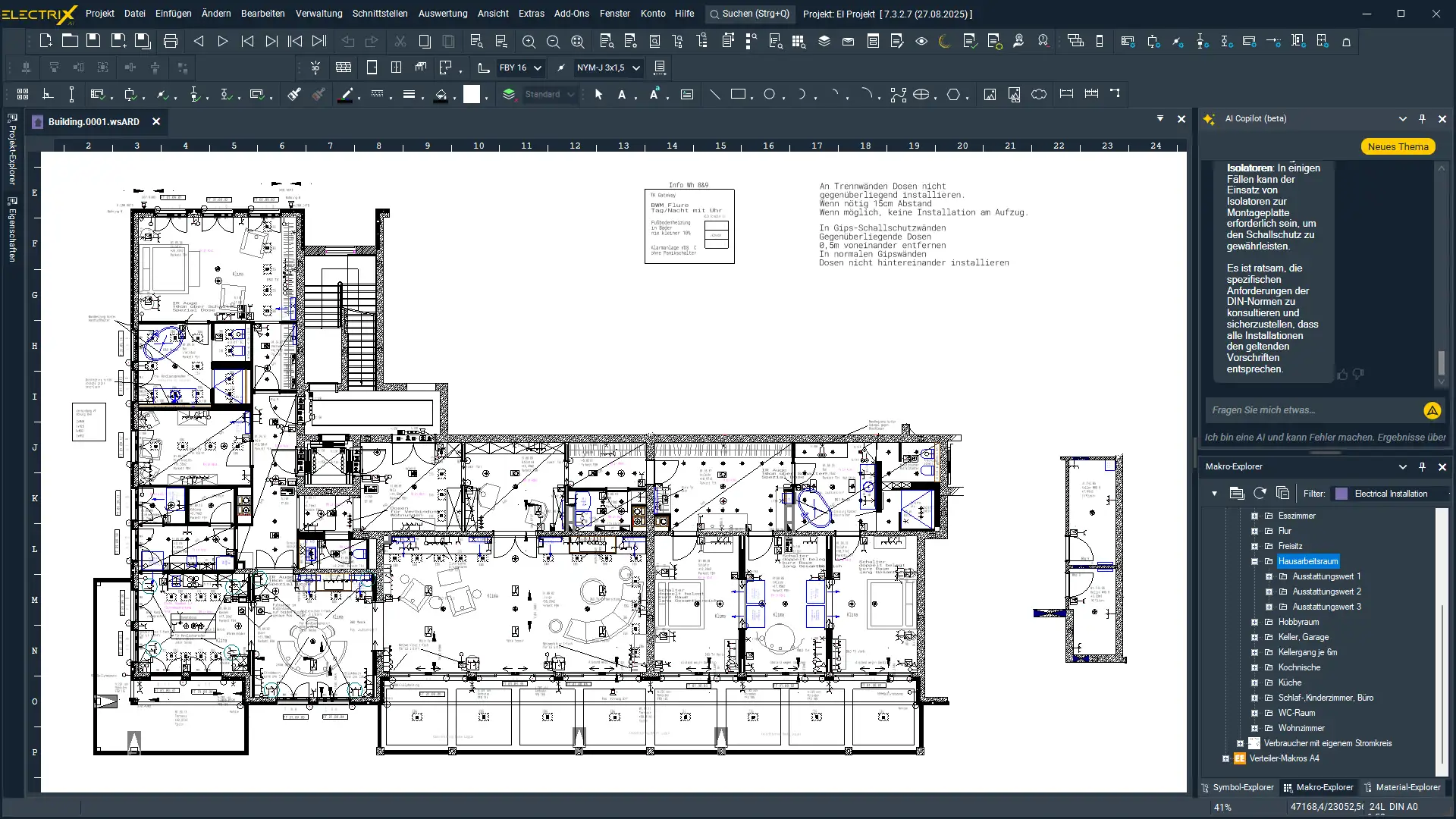

Funktionen von WSCAD EI

Funktion Elektrohandwerk ELECTRIX Building ELECTRIX Installation ELECTRIX BA Projekt
Installationspläne
Stromlaufpläne
Übersichtsschaltpläne
Stromlaufpläne makrobasiert generieren
Artikeldaten für die Elektroinstallation
Schaltschrankansichten
Schaltschrankaufbau
1,4 Mio. Artikledaten für alle Disziplinen
SPS-Manager zur Verwaltung der E/A-Belegung
SPS-Belegungspläne
Kabelverwaltung
Anlagenschemata
Datenpunktverwaltung mit BAS-Generierung

Building Information Modeling (BIM) in der Elektrotechnik

Building Information Modeling (BIM) verspricht, das Engineering im Gebäudebereich wesentlich wirtschaftlicher zu machen – und zwar über den gesamten Lebenszyklus von Objekten hinweg. Dieses White Paper nimmt einen Reality Check vor: Welche Chancen BIM wirklich bietet und was dabei bereits erreicht wurde …
Weiterlesen …
