Gestern noch ein Auftrag, heute schon ein perfekt geplanter Schaltschrank

Blitzschneller Schaltschrankaufbau
vom Schaltplan bis zur Montage, Wartung und Instandhaltung

Schaltpläne selber erstellen oder schnell einlesen

  • Elektrokonstruktion ist die Paradedisziplin von WSCAD. Erstellen Sie Ihre Schaltpläne direkt in der ECAD-Software von WSCAD. Das geht ganz einfach und ist sehr intuitiv. Sie können die Konstruktion der Schaltpläne auch automatisieren und sparen so enorm viel Zeit.
  • Erhalten Sie den Schaltplan von Ihrem Kunden oder Lieferanten? Wenn dieser in WSCAD erstellt ist, können Sie ihn (auch aus älteren WSCAD Versionen) einlesen und sofort weiter bearbeiten. Ist der Schaltplan in einem anderen E-CAD System erstellt, können Sie in WSCAD z.B. Komponenten-, Klemmen- und Verbindungslisten einlesen und danach gleich mit dem Schaltschrankaufbau in WSCAD starten.

Den Schrankaufbau beschleunigen

  • Speichern Sie häufig verwendete Teilschaltungen und Planseiten als Makros mit Variablen und laden Sie diese auf Knopfdruck in den Schaltschrankaufbau – zum Beispiel für verschiedene Schranktypen mit unterschiedlichen Einspeisungen. Sie sparen so viel Zeit in der Schaltschrank-Konstruktion.
  • Platzieren Sie alle Komponenten exakt und maßstabsgerecht auf 1/10 Millimeter genau. Verwenden Sie dabei die kostenlose Artikeldatenbank von WSCAD: wscaduniverse.com. In der weltweit umfangreichsten und kostenfreien E-CAD-Datenbibliothek finden Sie über 2,1 Millionen Artikeldaten von mehr als 400 Herstellern. Sie können zudem alle verfügbaren Artikelinformationen automatisch abgleichen und sofort speichern.
  • Nutzen Sie 3D-Kontrollansichten im Schaltschrank für eine fotorealistische Darstellung Ihrer Komponenten, u.a. für eine Kollisionsprüfung anhand der tatsächlichen Bauteilgrößen. Durch diese Technologie können Sie mögliche Fehler im Voraus erkennen und vermeiden.
  • Lassen Sie die WSCAD Software die Verbindungen zwischen den Komponenten im Schaltschrank automatisch routen, die Drahtlängen präzise berechnen. Um Kabelstau zu vermeiden, zeigt Ihnen das System den Füllgrad der Kabelkanäle an. So können Sie frühzeitig eingreifen.

Erstellte Daten sofort für die Fertigung nutzen – ohne Zusatzkosten

  • Drucken Sie sämtliche benötigte Labels, Adernbeschriftungen und QR-Codes mühelos und zuverlässig aus.
  • Optimieren Sie die Produktion von Drähten oder Drahtsätzen durch die Übertragung der Daten an Dienstleister für Kabelkonfektionierung oder an NC-Maschinen renommierter Hersteller.
  • Aus der WSCAD Software lassen sich die Fertigungsdaten für Schranktüren, Gehäuse und Montageplatten direkt an namhafte Bohr-, Fräs- oder Laserzentren übertragen.
  • Mit nur einem Knopfdruck erstellen Sie normenkonforme Dokumentationen in Form von PDFs mit Querverweisen und Sprungmarken – auch in mehreren Sprachen!

Efficient Cabinet Manufacturing with WSCAD

Verdrahtung, Wartung und Instandhaltung mit modernen Apps von WSCAD

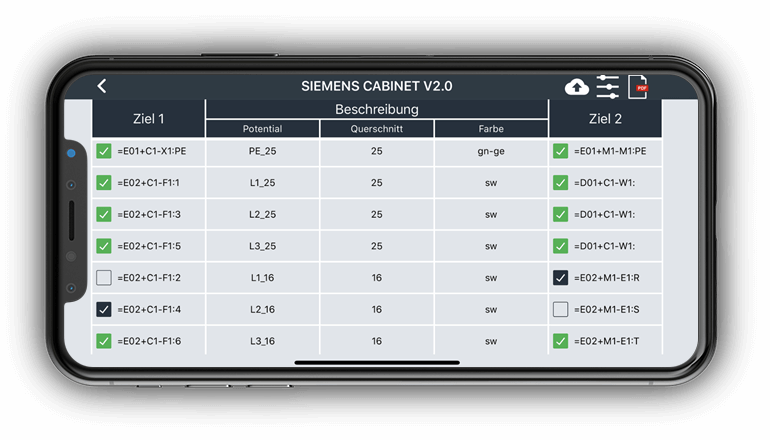

  • Verdrahten Sie Verbindung für Verbindung bequem per App und nutzen Sie Filterfunktionen nach Geräten, Adernfarben oder -querschnitten, um schnell einen umfassenden Überblick zu erhalten.
  • Scannen Sie mit der Cabinet AR App von WSCAD einfach den QR-Code der Komponenten und erhalten Sie für Service und Instandhaltung  sofortigen Zugriff auf alle Pläne, inklusive Betriebsmittelkennzeichen (BMK), 3D-Ansichten der verwendeten Komponenten, sowie die vollständigen Artikeldaten und Originaldatenblätter der Hersteller – jederzeit und immer aktuell.

Über 65.000 zufriedene Anwender arbeiten mit der E-CAD-Software von WSCAD

Die smarte Gesamtlösung für Elektrotechnik, Schaltschrankbau, Verfahrens- und Fluidtechnik, Gebäudeautomation und Elektroinstallation.

Lesen Sie, wie einige unserer Kunden von unserer Software profitieren

  • NW-Niemann: „Professioneller Schaltanlagenbau inklusive Fertigungsintegration“
    Anwenderbericht herunterladen
  • VOGL Elektromeisterbetrieb: „Schaltschränke für Gebäude und Industrieanlagen schnell und präzise planen und bauen“
    Anwenderbericht herunterladen
  • Bruckmann Steuerungstechnik: „Automatisierte Elektrokonstruktion inklusive Schaltschrankfertigung bei gleichbleibend hoher Qualität“
    Anwenderbericht herunterladen

Mehr zum ELECTRIX Modul Cabinet Engineering und wie WSCAD Sie bei der optimalen Nutzung unterstützen kann

Broschüre Fertigungsintegration

WSCAD ELECTRIX kann Schaltschrankbau und viel mehr:

WSCAD ELECTRIX ist eine leistungsstarke und umfassende E-CAD-Software, die die Bedürfnisse von Schaltanlagenkonstrukteuren optimal abdeckt. Die Software kann viel mehr: sechs Engineering-Disziplinen für Schaltschrankaufbau, Elektrotechnik, Installationstechnik, Gebäudeautomation, Fluidtechnik und Rohrleitungs- und Instrumenten-Fließschemata – alle in einer einzigen Plattform und bietet dadurch eine integrierte Lösung für alle elektrotechnischen Anforderungen. Die Software verfügt über einen fortschrittlichen Design-Editor, der eine einfache und intuitive Bedienung gewährleistet. Er ist mit Standardformaten wie DXF/DWG kompatibel. Zudem nutzt WSCAD ELECTRIX moderne Technologien wie Augmented Reality, Multi-Threading und Automatisierung, um eine effiziente und produktive Konstruktion zu ermöglichen.

Umfangreiche Möglichkeiten für den Daten-Import und -Export runden die Lösung ab:

  • Intelligente PDF Datei mit Verlinkungen um Pläne von nahezu jedem Gerät zu sichten
  • Ausgabe als CSV Datei oder Microsoft Excel,
  • Import und Export im DXF/DWG Format
  • SIEMENS TIA Portal: für den bequemen bidirektionalen Abgleich der SPS-Baugruppen unterstützt WSCAD ELECTRIX die SIEMENS TIA Portal Versionen V1.0, V1.1 und V 1.2
  • PHOENIX CONTACT PROJECT complete bietet Unterstützung beim Konfigurieren und Beschriften der Klemmen inkl. Mehrstockklemmen und anderer Bauteile
  • WAGO smartDESIGNER: Export der Klemmkonfigurationen
  • Fertigungsmaschinen, Bohrautomaten, Kabelkonfektionierung von nVent/Steinhauer, Komax, Rittal/Kiesling sowie Lieferung vorkonfektionierter Kabelbündel von Cadcabel

Laden Sie jetzt die Demoversion von WSCAD ELECTRIX inklusive aller Engineering-Module und testen Sie es kostenlos.

Kostenlose Demoversion testen
