E-CAD-Software für R&I-Fließschemata

  • Klassifizierung von Rohrleitungen und Erstellung von Rohrleitungslisten
  • Symbole nach DIN EN ISO 10628-1
  • Automatisches Verbinden der Mediumlinien und Nummerieren der Messstellen
  • Verknüpfung der R&I-Messstellen mit Objekten in anderen Disziplinen
  • KI-Unterstützung mit ELECTRIX AI: Profitieren Sie von bis zu 99 % schnellerer Konstruktion
Kostenlose Demoversion testen
Kostenlose Demoversion testen

Erleben Sie WSCAD ELECTRIX für Rohrleitungs- und Instrumenten-Fließschemata (R&I)!

Erstellen Sie mit WSCAD ELECTRIX schnell und einfach Rohrleitungs- und Instrumenten-Fließschemata (R&I)!
Anwender profitieren von einer breiten Palette an Softwarefunktionen, die das Konstruieren einfacher, schneller und kostengünstiger machen.

Umfassende Software für P&ID

  • Eine breite Palette an Symbolen und anderen R&I-spezifischen Elementen ist sofort einsatzbereit.
  • Die Software ermöglicht eine automatische Nummerierung sowie eine schnelle Navigation durch Messpunkte.
Kostenlose Demoversion testen

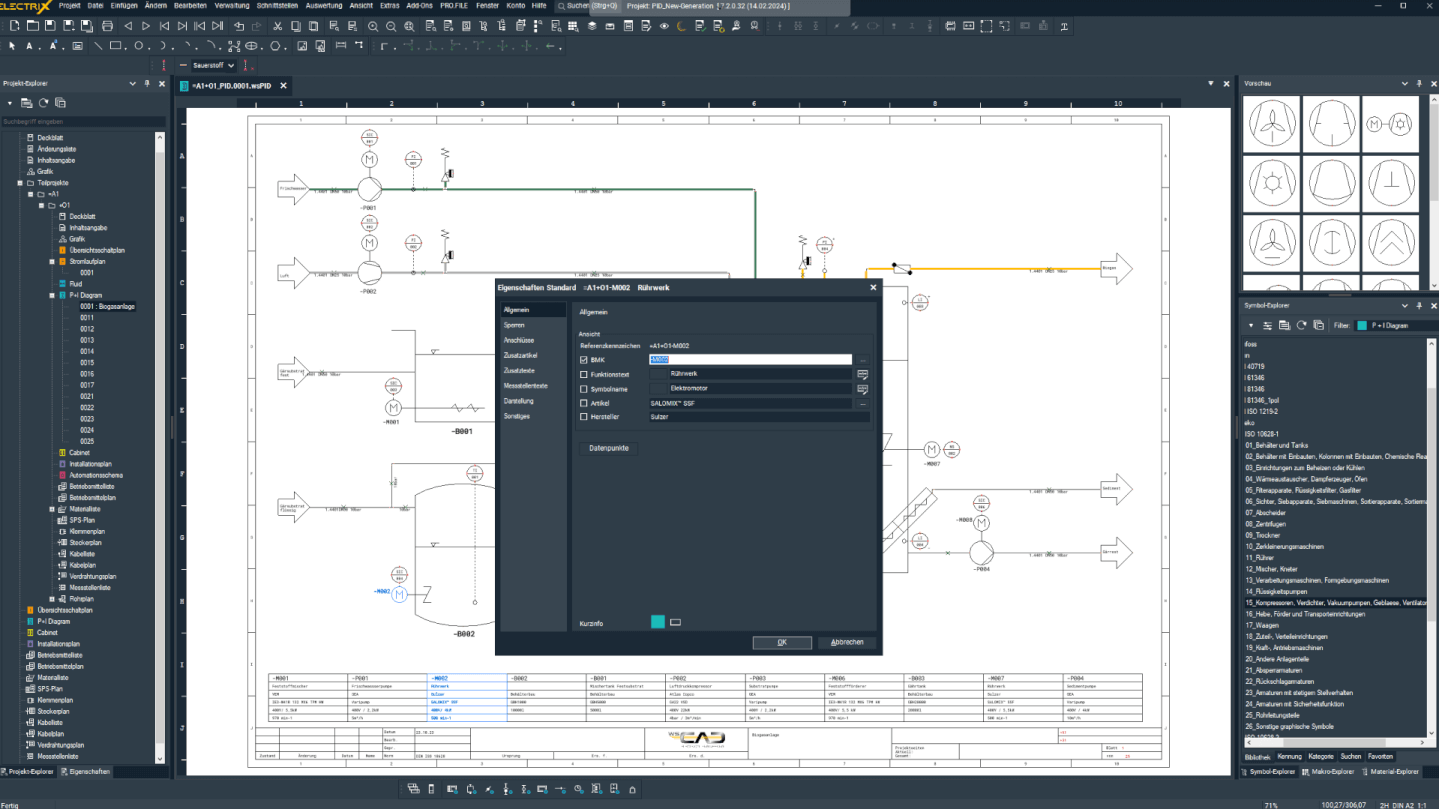

PID Eigenschaften

Intelligente Verknüpfung und Nummerierung

  • Messpunkte und Geräte werden intelligent mit den Diagrammen anderer Disziplinen, wie etwa Fluid oder Electrical Engineering, verknüpft. Sie können deren Beziehung jederzeit logisch visualisieren und überprüfen.
  • Die Nummerierung der Messpunkte ist eindeutig und fortlaufend, damit Sie sich mehr auf die technische Präzision und weniger auf die administrative Nummernverfolgung konzentrieren können.
Kostenlose Demoversion testen

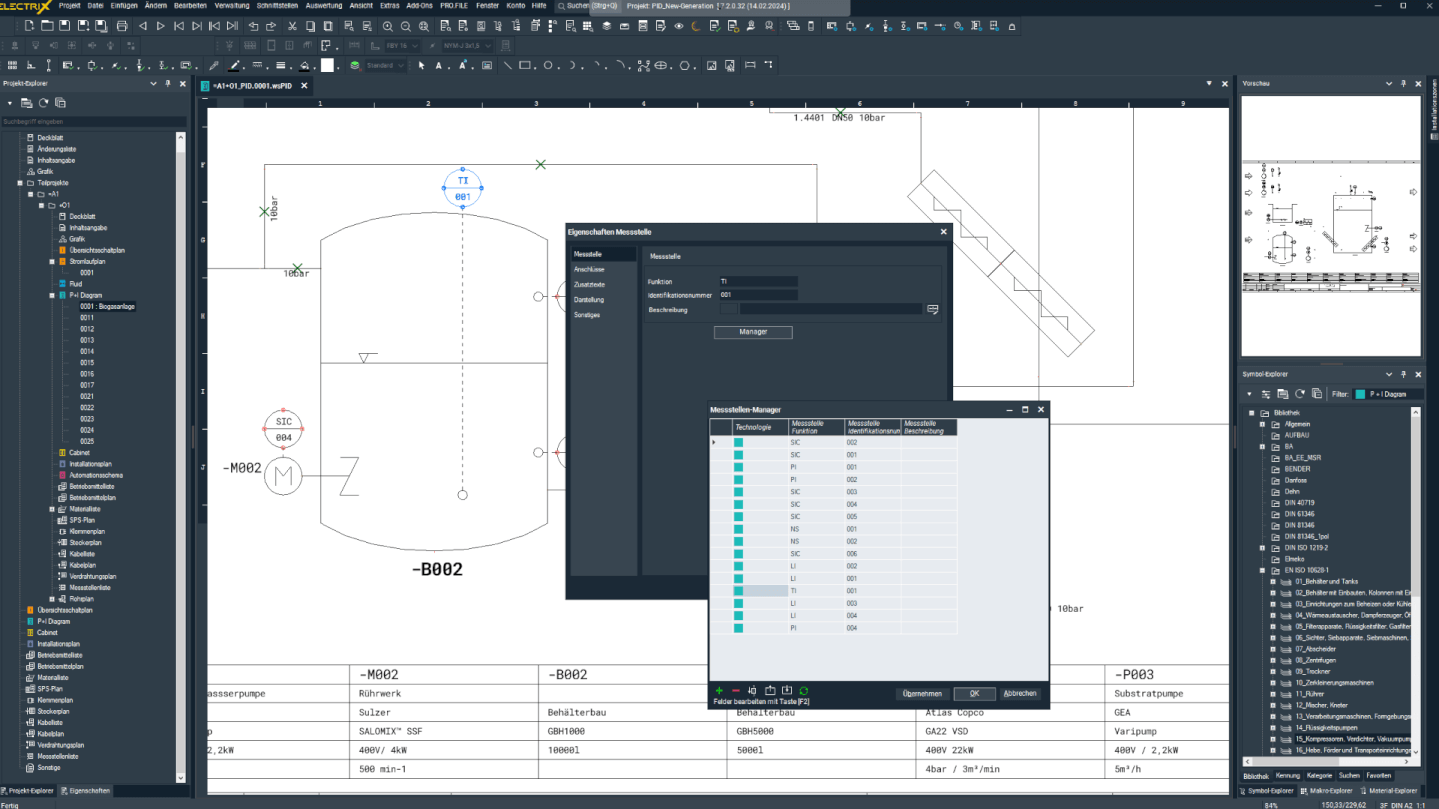

PID messpunkte

Durchgängige Planung

Profitieren Sie von interdisziplinären Synergieeffekten:

  • Durch die standardisierte Nutzung einer zentralen Artikeldatenbank können Sie z.B. die Temperatur- oder Füllstandsanzeige per Drag & Drop von einer Disziplin in eine andere ziehen, ohne sich Gedanken über deren Symbole machen zu müssen. Die Software findet das richtige Symbol für die richtige Disziplin.
  • Und das Beste daran? Die Änderungen werden automatisch in allen Disziplinen übernommen. So werden Fehler vermieden und Sie sparen Zeit im Planungsprozess.
Kostenlose Demoversion testen

Schnelles Anzeigen der Komponenteneigenschaften

  • Der WSCAD Info-Linker ermöglicht es, komponentenspezifische Eigenschaften anzuzeigen – einfach durch Bewegen des Cursors über die jeweilige Komponente.
  • Die Attribute im Info-Linker können dabei frei vordefiniert werden.
Kostenlose Demoversion testen

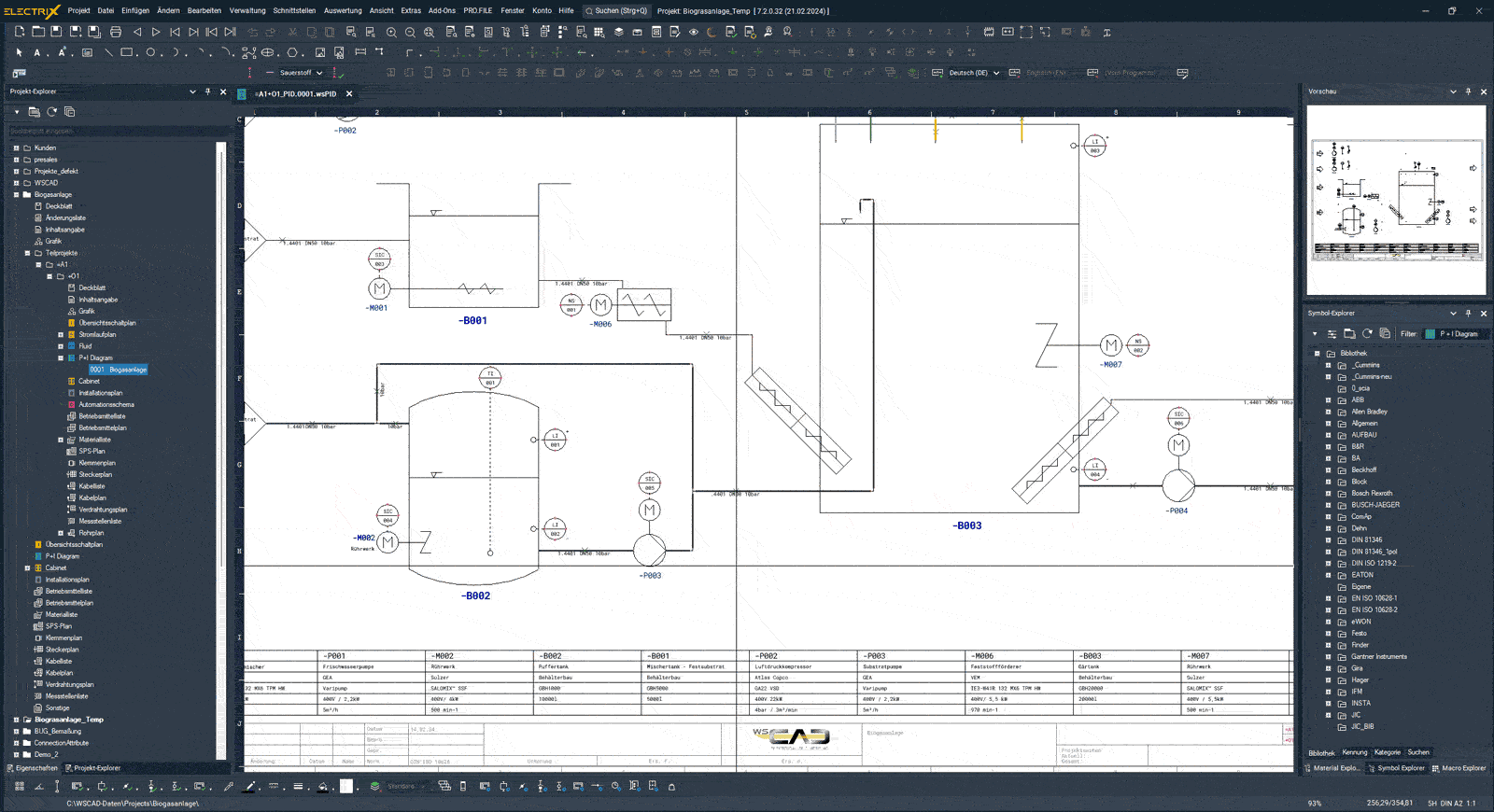

PID Infolink

Detaillierte Rohreigenschaften

  • Rohrleitungen können über die Attribute Material, Durchmesser und Druck spezifiziert werden.
  • Verwalten und wählen Sie Rohre mithilfe der integrierten Artikeldatenbank aus.
Kostenlose Demoversion testen
PID options

Generierung von Rohrleitungslisten

  • Erzeugen Sie Rohrleitungslisten mit allen Rohren in Ihren Schemata.
  • Der Export ist in verschiedenen Ausgabeformaten möglich: WSCAD, MDB, ACCDB, XLS, CSV oder ASCII.
Kostenlose Demoversion testen

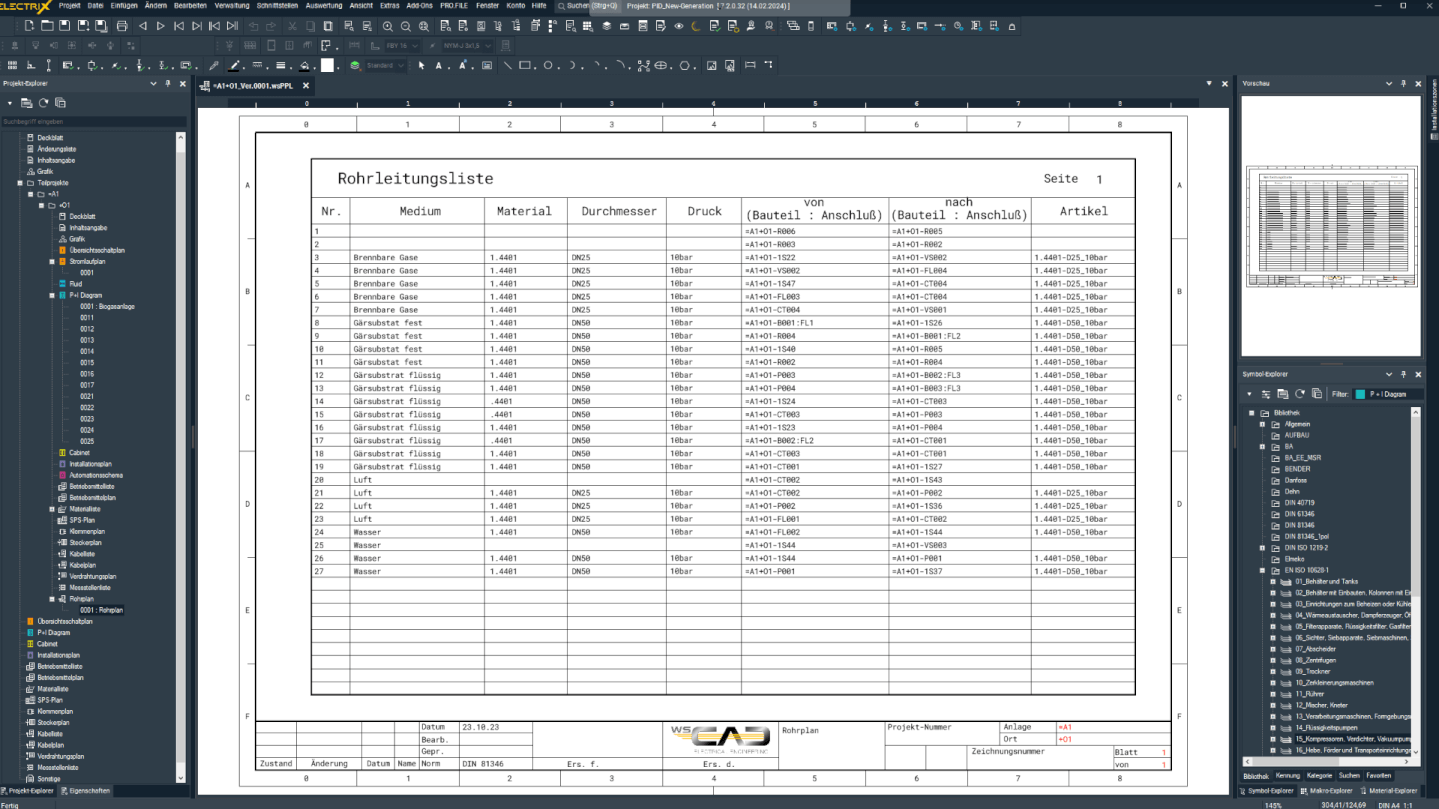

PID pipework list

Sechs Engineering-Disziplinen in einer Software

Building AutomationBuilding Automation

Gebäudeautomation mit Funktionslisten gemäß VDI
Erstellen Sie Anlagen- und Regelschemata mit der WSCAD ELECTRIX Disziplin Building Automation. Dank der Verknüpfung der in den Plänen platzierten Symbole mit den entsprechenden Bauteilen und deren Herstellerdaten lassen sich auf einfache Weise die Stücklisten für die Beschaffung, Preiskalkulation und Fertigung erstellen.
Nutzen Sie die farbige Darstellung von Anlagenschemata und Funktionsplänen, um damit alle Funktionen, Materialien, Feldgeräte und Kabel auswerten zu lassen. Damit schaffen Sie durchgehende Transparenz und eine lückenlose Rückverfolgung über den gesamten Projektzyklus hinweg.

Kostenlose Demoversion testen

Cabinet EngineeringCabinet Engineering

Professioneller Schaltschrankbau und Drahtrouting
Mit dem Modul WSCAD ELECTRIX Cabinet Engineering entwerfen Sie Schaltschränke im Handumdrehen: Nutzen Sie die exakte und optimale Platzierung von Bauteilen, Kollisionsprüfungen oder die Berechnung von Drahtlängen und Drahtrouting (Verdrahtungsplanung) – und das bereits in der Entwurfsphase! Die Bohrdaten für Komponenten, Tragschienen und Kabelkanäle lassen sich über ein spezielles Menü einfach konfigurieren. Besonders praktisch ist die integrierte 3D-Ansicht des Schrankes, welche für ein besseres räumliches Vorstellungsvermögen sorgt.

Kostenlose Demoversion testen

Electrical EngineeringElectrical Engineering

Stromlaufplanung
Mit dem Modul Electrical Engineering in WSCAD ELECTRIX planen Sie Mittel- und Niederspannungsanlagen für den Maschinen- und Anlagenbau sowie die Industrie- und Gebäudeautomation.
Schaltschrankkonstrukteure, Instandhaltungsmanager, Wartungstechniker und Industrieelektriker vertrauen auf unsere anwenderfreundliche Software zur Bearbeitung von Schaltplänen, Schaltschränken und allen zugehörigen Dokumenten.

Kostenlose Demoversion testen

Electrical InstallationElectrical Installation

Installationspläne und Verteilerplanung
Mit der WSCAD ELECTRIX Disziplin Electrical Installation planen Sie Gebäudesystemtechnik, Mittel- und Niederspannungsanlagen sowie Antennen- und Brandmeldeanlagen. Das Modul ist Ihr Werkzeug von der Planung bis zur Auslieferung, inklusive 3D-Lokalisierung von Geräten in Anlagen und Gebäuden. Importieren Sie maßstabsgetreue PDF- oder DWG-Grundrisse, platzieren Sie alle Feldgeräte und verknüpfen Sie diese mit den vorhandenen Symboldaten der Schaltpläne.

Kostenlose Demoversion testen

Fluid EngineeringFluid Engineering

Pneumatik- und Hydrauliksysteme
WSCAD ELECTRIX ist der ideale Begleiter für die Planung pneumatischer und hydraulischer Systeme. Die Disziplin Fluid Engineering beinhaltet alle Vorteile des Moduls Electrical Engineering und bietet darüber hinaus spezielle Funktionen für die Fluidtechnik. Mit WSCAD ELECTRIX Fluid Engineering haben Konstrukteure, Entwickler, Instandhalter und Wartungsfirmen alle Werkzeuge in der Hand, um ihre mechatronischen Aufgaben durchgängig zu planen und zu dokumentieren – schnell, intuitiv und effizient.

Kostenlose Demoversion testen

Piping & Instrumentation DiagramsPiping & Instrumentation

Verfahrenstechnik und Messstellenverwaltung
Mit der Disziplin P&ID (Piping & Instrumentation Diagrams) in WSCAD ELECTRIX lassen sich Rohrleitungs- und Instrumentierungsschemata (R&I) einfach entwerfen.
Durch die intelligente Verknüpfung jeder P&ID-Komponente in andere WSCAD-Disziplinen können Sie durchgängig und konsistent planen und überprüfen.
Eine eindeutige, fortlaufende Nummerierung der Messpunkte ermöglicht es dabei, Fehler in einer Anlage schnell zu lokalisieren und im Handumdrehen zu beheben.

Kostenlose Demoversion testen
