Hier zeigen wir Ihnen die neuesten Funktionen und Verbesserungen von WSCAD ELECTRIX AI 2026.
Kunden mit einer ELECTRIX Mietlizenz oder einem Wartungsvertrag können das Update kostenlos nach dem Start der Software über ein Pop-Up-Fenster installieren, oder über das ELECTRIX Hauptmenü Hilfe | Internet-Update anfordern.
Wenn Sie noch mit der Vorgängerversion WSCAD SUITE arbeiten, empfehlen wir Ihnen auf ELECTRIX umzusteigen.
WSCAD ist seit 2024 der erste Anbieter in der Branche, der mit ELECTRIX AI eine KI-gestützte E-CAD-Software auf den Markt gebracht hat. Diese wegweisende Technologie automatisiert Routineaufgaben, optimiert Konstruktionsprozesse und reduziert die Engineering-Zeit erheblich.
Mit ELECTRIX AI 2026 beginnt eine neue Ära im elektrotechnischen Engineering. Die Kombination aus leistungsstarken KI-Funktionen, erweiterten Normunterstützungen und cleveren Workflow-Optimierungen führt zu deutlich mehr Effizienz, weniger Fehlern und spürbar beschleunigten Entwicklungsprozessen.
Die neueste Version kombiniert bewährte Engineering-Power mit intelligenten KI-Funktionalitäten und einem deutlich verbesserten Benutzererlebnis. Entwickelt für Konstrukteure, die schneller, fehlerfreier und durchgängig dokumentieren wollen, bietet ELECTRIX AI 2026 zahlreiche Innovationen in den Bereichen Benutzerfreundlichkeit, Engineering und Dokumentation.
AUSBEGLENDET!!!
Ein detaillierte Auflistung aller Änderungen finden Sie in den Release Notes.
Alle neuen KI-Funktionen und Verbesserungen zeigen wir in unserem kostenfreien ELECTRIX AI Webinar. Entdecken Sie die einzigartigen neuen Möglichkeiten, die die neueste Version der weltweit ersten E-CAD-Software mit KI-Unterstützung bietet.
Mit ELECTRIX AI 2026 lassen sich künftig individuelle Richtlinien und Vorgaben integrieren: Gesetzliche Anforderungen, Kundenrichtlinien, Lastenhefte oder interne Standards können als Textdateien hinterlegt werden – projektübergreifend oder pro Projekt. Dadurch entsteht eine eigene zentrale Wissensbasis, die jederzeit über AI Copilot abrufbar ist. Langes Suchen in umfangreichen Dokumenten entfällt: Über AI Copilot können die benötigten Informationen direkt und gezielt abgefragt werden, zum Beispiel: „Wer ist der Key User des Projekts?“ oder „Welcher Klemmen-Hersteller ist vorgeschrieben?“. Das spart wertvolle Zeit, sorgt für klar strukturierte, regelkonforme Dokumentationen und unterstützt Teams effizient im gesamten Engineering-Prozess.
Ihr Mehrwert:
Mit ELECTRIX AI 2026 lassen sich einzelne oder gleich mehrere Bauteile aus der Artikeldatenbank wscaduniverse.com direkt über AI Copilot in die lokale Datenbank herunterladen. Anschließend können die Bauteile sofort im Schaltplan platziert werden. Besonders in frühen Projektphasen, beim Anlegen von Schaltschrank- oder Feldkomponentenlisten, führt dieser schnelle Import der Artikel- und Symboldaten zu erheblichen Zeitgewinnen.
Ihr Mehrwert:
Gruppierte Elemente lassen sich nun exakt um einen beliebigen Winkel drehen.
Dies ermöglicht eine flexible räumliche Anpassung komplexer Baugruppen – beispielsweise bei Geräteträgern, Symbolfeldern oder mechanisch orientierten Zeichnungsteilen. Durch die frei einstellbare Rotation spart die Funktion Zeit und verhindert ungenaue, manuelle Ausrichtversuche.
Ihr Mehrwert:
Elemente können nun in einem Schritt sowohl dupliziert als auch gespiegelt werden.
Diese Funktion eignet sich besonders für symmetrische Anlagen, parallele Funktionsstränge oder redundante Maschinenmodule. Die automatische Spiegelung verhindert vertauschte Anschlüsse oder Lagefehler, die bei manueller Bearbeitung häufig auftreten.
Ihr Mehrwert:
Das temporäre Maßband ist eine leichte, integrierte Messfunktion, die sich bei Bedarf sofort einblendet.
Es ermöglicht schnelle Abstandsprüfungen zwischen Bauteilen, Symbolen oder räumlichen Strukturen – besonders hilfreich im Schaltschrank- oder Maschinenlayout.
Ihr Mehrwert:
Die neue Sprungfunktion verbindet Stromlaufplan und Material-Explorer.
Beim Anklicken eines Bauteils im Plan öffnet sich automatisch der zugehörige Datensatz im Material-Explorer. Dies erleichtert das Prüfen von technischen Parametern, Artikeldetails und Varianten. Besonders bei großen Projekten mit vielen Komponenten entsteht so eine deutlich bessere Orientierung.
Ihr Mehrwert:

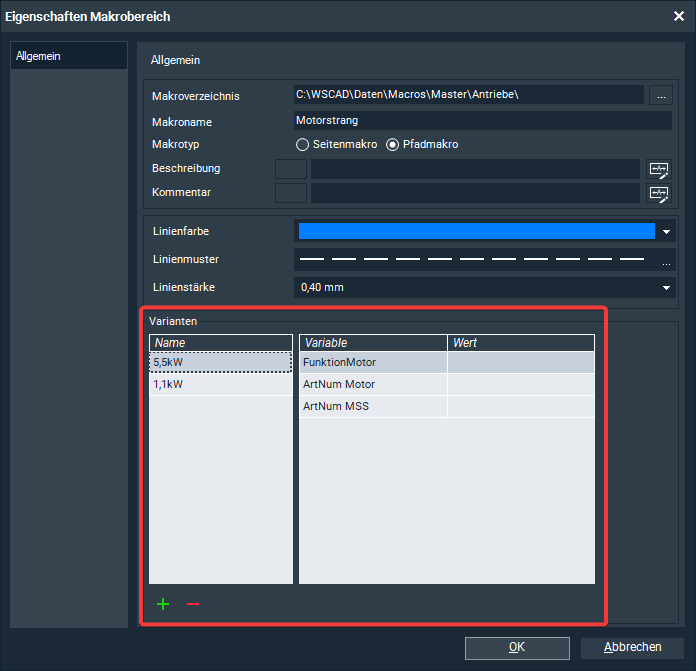

Mehrere Pfadmakros lassen sich durch die KI-Unterstützung von ELECTRIX AI 2026 regelbasiert und automatisch im Stromlaufplan platzieren. Die Software erkennt geeignete freie Bereiche im Plan und wählt selbstständig passende Einfügepunkte. Dadurch entsteht ein sauber strukturiertes, gleichmäßiges Layout.
Diese Funktion ist besonders hilfreich für standardisierte Funktionsketten oder makrobasiertes Engineering, da sie wiederkehrende Aufgaben vollständig automatisiert.
Ihr Mehrwert:
Die neue KI-Übersetzung von ELECTRIX AI 2026 kann komplette Schaltplaninhalte, Projekttitel, Funktionsbeschreibungen und Kommentare in jede gewünschte Sprache übertragen.
Im Gegensatz zu anderen Übersetzungsfunktionen, wie z.B. Microsoft Office, berücksichtigt ELECTRIX AI 2026 elektrotechnische Begrifflichkeiten und typische Fachtermini. Dadurch entstehen hochwertige Übersetzungen, die international einsetzbar sind – ideal für global agierende Engineering-Unternehmen.
Ihr Mehrwert:
ELECTRIX AI 2026 unterstützt nun Linienmuster gemäß ANSI/ISA 5.1.
Dieser Standard definiert verschiedene Linienarten für Prozess- und Instrumentierungsdiagramme. Die normgerechte Darstellung erhöht die Klarheit und stellt sicher, dass Pläne unabhängig vom Empfänger eindeutig interpretiert werden.
Ihr Mehrwert:
Im Bereich Schaltschrankbau steht nun auch ein integriertes Maßband zur Verfügung.
Es ermöglicht präzise Abstands- und Längenmessungen direkt im Aufbauumfeld – eine wertvolle Hilfe bei der Positionierung von Komponenten, Verdrahtungswegen oder Montageplatten.
Ihr Mehrwert:
Mit der neuesten Version von ELECTRIX AI lassen sich vollständige 2D-Schaltschrankaufbaupläne automatisiert auf Basis vorhandener Stromlaufpläne erstellen. Die KI ist gezielt darauf trainiert, Muster und Ähnlichkeiten in bestehenden Projekten zu erkennen und dieses Wissen effizient auf neue Projektvarianten zu übertragen. Nach Auswahl der relevanten Schaltplanseiten identifiziert die Software automatisch die benötigten Bauteile und platziert diese – inklusive Tragschienen und Komponenten – innerhalb kürzester Zeit strukturiert auf der Montageplatte.
Aktuell handelt es sich hierbei noch um eine Beta-Funktion, weshalb die automatisch generierten Ergebnisse vor der finalen Freigabe geprüft und bei Bedarf geringfügig angepasst werden sollten. Dennoch bietet die KI bereits jetzt eine spürbare Unterstützung bei der beschleunigten Erstellung standardisierter Projektvarianten, da sie gezielt auf das Erkennen von Ähnlichkeiten bei Standardprodukten trainiert ist und insbesondere monotone Routineaufgaben in der Variantenkonstruktion effizient automatisiert.
Ihr Mehrwert:
Die Möglichkeit, Spalten im Datenpunkt-Browser individuell zu konfigurieren, liefert eine deutliche Verbesserung im täglichen Umgang mit großen Datenmengen.
In ELECTRIX AI 2026 lassen sich die Spalten nun frei definieren, neu anordnen, ein- oder ausblenden sowie projektbezogen oder nach Norm zusammenstellen und abspeichern.
Dies ermöglicht eine Darstellung, die für jedes Projekt exakt den Anforderungen der eigenen Engineering-Methodik entspricht:
Die Funktion bietet insbesondere Vorteile bei Projekten mit vielen gleichartigen Signalen oder umfangreichen Schnittstellen – etwa in der Prozessautomatisierung oder im Bereich der Gebäudetechnik.
Durch die frei definierbare Spaltenstruktur entsteht ein klarer, übersichtlicher Arbeitsbereich, der sowohl die Fehlersuche als auch die Pflege großer Datenmengen erheblich beschleunigt.
Ihr Mehrwert:

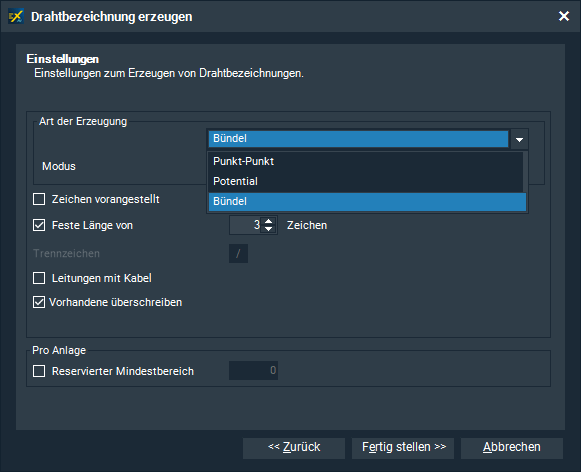

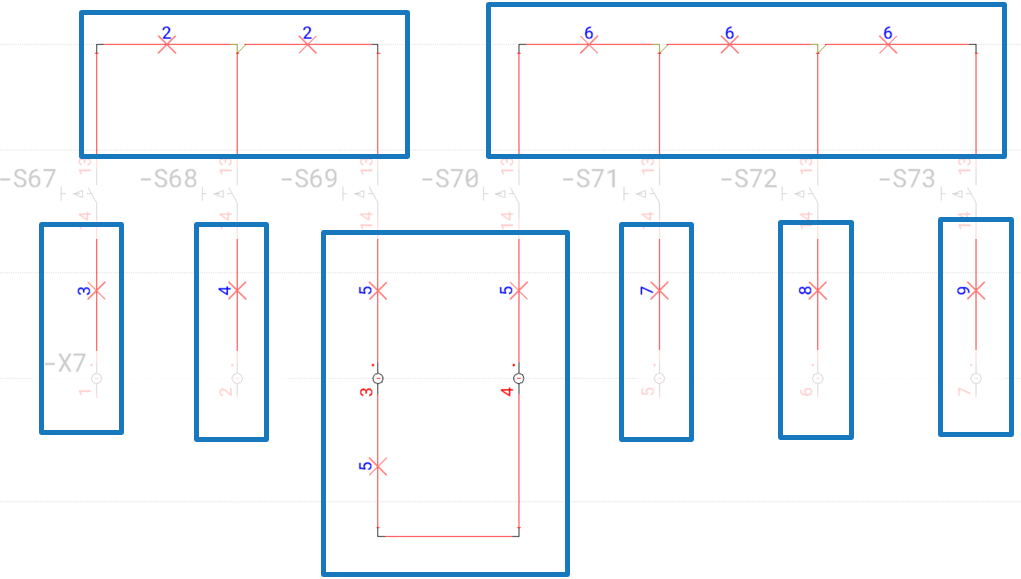

Die neu eingefügten Platzhalter und Filter sorgen für mehr Flexibilität in der Konfiguration und Darstellung der Bezeichnungen. Damit werden sogar die speziellsten Kundenanforderungen für die Drahtbezeichnung automatisiert abgebildet werden.
Dies erleichtert nicht nur das Verständnis im Stromlaufplan, sondern auch die Arbeit in Schaltschrankbau, Inbetriebnahme und Wartung.
Ihr Mehrwert:
